Ketika membuka sebuah peta topografi, perhatian banyak orang biasanya tertuju pada jalan, sungai, atau batas wilayah. Padahal, ada satu informasi yang sering menjadi penentu keberhasilan sebuah proyek, yaitu elevasi. Data ini menunjukkan ketinggian suatu titik terhadap permukaan laut rata-rata sehingga bentuk permukaan bumi dapat dipahami tanpa harus mengunjungi setiap lokasi secara langsung.

Elevasi membantu menggambarkan karakteristik suatu wilayah, mulai dari perbedaan tinggi-rendah permukaan tanah, kemiringan lereng, hingga arah aliran air. Informasi tersebut menjadi dasar dalam berbagai pekerjaan, seperti pembangunan jalan, perencanaan kawasan, pemetaan topografi, analisis banjir, hingga kegiatan eksplorasi sumber daya alam.

Berdasarkan pengalaman Dinar Fairuz dalam menangani berbagai pekerjaan survei dan pemetaan, data elevasi selalu menjadi salah satu informasi yang dianalisis sebelum pekerjaan lapangan dimulai. Semakin akurat interpretasi elevasi, semakin kecil pula risiko kesalahan perencanaan, perubahan desain, maupun pembengkakan biaya ketika proyek sedang berjalan.

Apa yang Dimaksud dengan Elevasi pada Peta?

Elevasi pada peta adalah informasi mengenai ketinggian suatu titik terhadap permukaan laut rata-rata (Mean Sea Level atau MSL). Nilai tersebut umumnya dinyatakan dalam satuan meter dan ditampilkan melalui garis kontur, titik elevasi (spot height), maupun model permukaan digital pada peta modern.

Berbeda dengan koordinat yang menunjukkan posisi suatu lokasi, elevasi menjelaskan dimensi vertikal suatu titik. Kombinasi koordinat dan elevasi menghasilkan representasi tiga dimensi yang jauh lebih lengkap dibandingkan hanya mengetahui letaknya saja.

Mengapa Elevasi Sangat Penting?

Informasi elevasi berperan dalam hampir seluruh pekerjaan yang berkaitan dengan kondisi permukaan bumi. Data ini membantu para perencana memahami tantangan yang mungkin dihadapi sebelum pekerjaan dimulai.

1. Perencanaan Infrastruktur

Insinyur menggunakan data elevasi untuk menentukan trase jalan, posisi jembatan, desain drainase, serta kebutuhan pekerjaan galian dan timbunan. Perbedaan elevasi yang kecil sekalipun dapat memengaruhi biaya konstruksi secara signifikan.

2. Mitigasi Risiko Banjir

Wilayah dengan elevasi rendah umumnya memiliki potensi genangan yang lebih tinggi dibandingkan daerah di sekitarnya. Informasi tersebut menjadi dasar dalam penyusunan sistem drainase maupun analisis hidrologi.

Pemetaan Topografi

Peta topografi tidak hanya menunjukkan posisi objek, tetapi juga menggambarkan bentuk permukaan bumi. Elevasi menjadi elemen utama yang membedakan peta topografi dari peta administrasi biasa.

3. Perencanaan Tata Ruang

Data elevasi membantu pemerintah maupun pengembang menentukan kawasan yang sesuai untuk permukiman, industri, pertanian, hingga area konservasi.

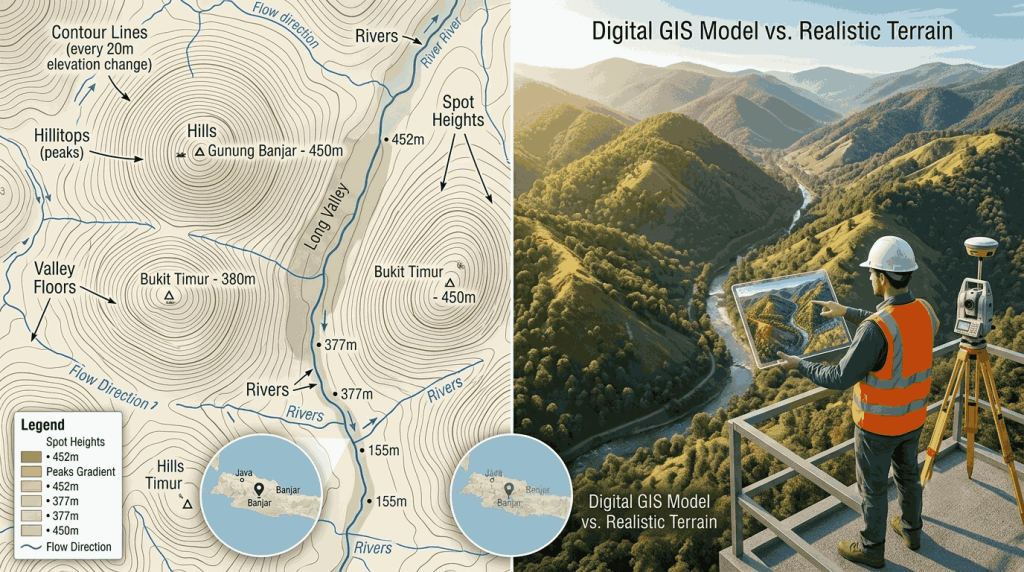

Cara Membaca Elevasi pada Peta

Meskipun terlihat rumit pada awalnya, membaca elevasi sebenarnya cukup mudah apabila memahami beberapa elemen dasar yang terdapat pada peta.

1. Garis Kontur

Garis kontur menghubungkan titik-titik yang memiliki nilai elevasi yang sama. Semakin rapat jarak antar garis, semakin curam kondisi lereng. Sebaliknya, garis yang berjauhan menunjukkan medan yang relatif landai.

2. Spot Height

Spot height merupakan angka yang menunjukkan elevasi tepat pada suatu titik tertentu. Informasi ini sering digunakan sebagai referensi dalam pekerjaan survei maupun konstruksi.

3. Interval Kontur

Interval kontur adalah selisih elevasi antara dua garis kontur yang berurutan. Memahami interval kontur membantu pembaca memperkirakan bentuk medan dengan lebih akurat.

Kesalahan membaca elevasi bisa membuat desain salah posisi atau estimasi pekerjaan meleset. Pembacaan peta perlu dilakukan dengan disiplin yang sama seperti pengukuran lapangan. Topik Elevasi pada peta sering muncul saat proyek menuntut kejelasan data dan keputusan yang tidak bisa dibuat asal. Di permukaan elevasi terlihat seperti angka, tapi di balik angka itu, ada arah aliran, bentuk lahan, dan potensi masalah yang bisa muncul ketika pembangunan mulai masuk.

Bagi Anda yang memerlukan pengukuran lahan, bisa kunjungi Jasa Survey Topografi dan Jasa Ukur Tanah Semarang. Rujukan otoritatif yang relevan untuk topik ini dapat dilihat pada Geoportal BIG.

Konsultasi Jasa Pemetaan

Kami siap membantu Anda menentukan metode pemetaan terbaik sesuai kebutuhan proyek di lapangan, hubungi tim kami segera ya.

📞 WA/Telp: +62 822 20266662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍Alamat Kantor: Jl. Gatot Subroto No.25, Purwoyoso, Kec. Ngaliyan, Kota Semarang, Jawa Tengah 50184
🌐 Website: www.dinarfairuz.com

FAQ

Apakah elevasi pada peta sama dengan tinggi bangunan?

Tidak. Elevasi pada peta biasanya mengacu pada tinggi permukaan terhadap datum tertentu, bukan tinggi objek bangunan.

Mengapa kontur sering sulit dibaca pemula?

Karena perlu memahami interval kontur, arah lereng, dan hubungan antar garis secara visual.

Apakah peta digital lebih mudah?

Lebih mudah untuk zoom dan overlay, tetapi prinsip bacanya tetap sama.
