Membayangkan bagaimana bentuk permukaan bumi tanpa melihatnya langsung bisa jadi hal yang sulit. Tapi di sinilah alat survey topografi memainkan perannya—membantu manusia membaca “wajah” bumi dengan presisi tinggi. Baik itu pegunungan, lembah, atau dataran rendah, semuanya dapat divisualisasikan dengan akurat dalam bentuk peta topografi berkat teknologi pengukuran modern.
Bagi para profesional seperti arsitek, insinyur sipil, hingga perencana kota, data topografi bukan sekadar angka. Ia adalah dasar untuk membangun, merancang, dan memitigasi risiko. Tapi apa sebenarnya alat survey topografi itu? Bagaimana cara kerjanya, dan mengapa begitu penting dalam pemetaan?
Artikel ini akan mengulas semuanya secara tuntas, mulai dari jenis alat, fungsi spesifiknya, cara penggunaannya, hingga bagaimana peta topografi menjadi jendela untuk melihat kontur bumi secara nyata.
Apa Itu Alat Survey Topografi?
Alat survey topografi adalah perangkat yang digunakan untuk mengukur dan memetakan permukaan bumi, termasuk bentuk, elevasi (ketinggian), dan fitur geografis lainnya. Tujuan utamanya adalah menciptakan peta kontur atau peta topografi yang akurat, yang menggambarkan perbedaan tinggi dan bentuk fisik suatu lahan.
Pengukuran topografi mencakup koordinat horizontal (x dan y) dan vertikal (z), sehingga memungkinkan penyusunan peta yang mencerminkan kondisi real lapangan.
Mengapa Survey Topografi Penting?
- Perencanaan Infrastruktur: Menentukan jalur jalan, jembatan, atau saluran air.
- Konstruksi Bangunan: Mengetahui elevasi tanah agar pondasi kokoh dan aman.
- Perizinan dan Legalitas: Banyak proyek memerlukan data topografi sebagai prasyarat perizinan.
- Analisis Risiko: Membantu menganalisis potensi banjir, longsor, atau gangguan lingkungan.
- Pemetaan Lingkungan: Berguna dalam studi konservasi, pertanian, dan kehutanan.

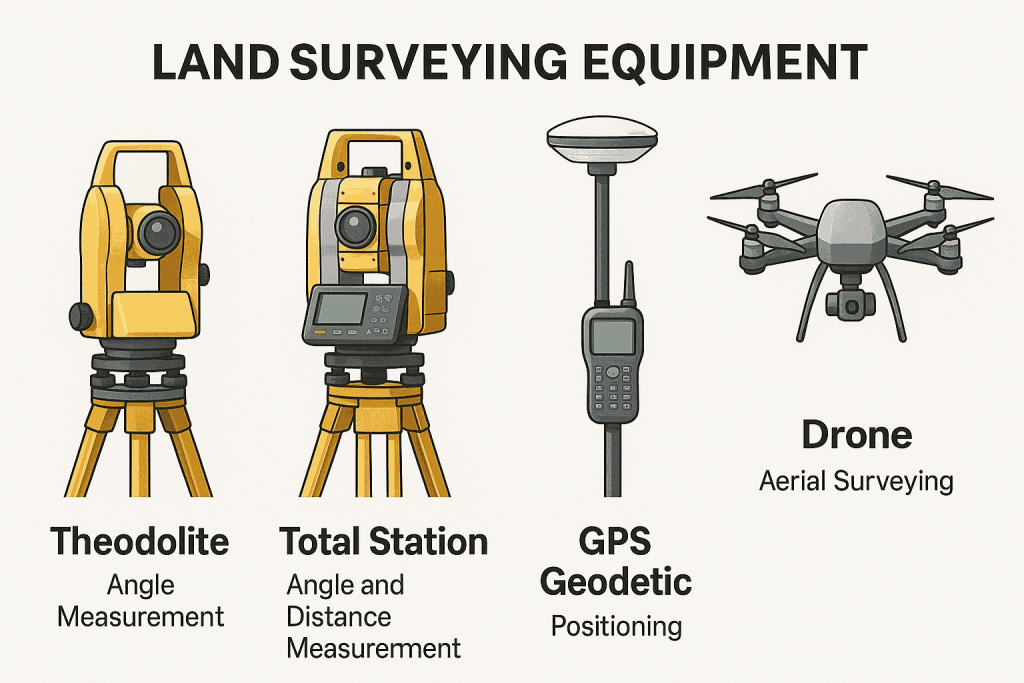

Jenis Alat Survey Topografi
Berikut adalah beberapa alat utama yang digunakan dalam survey topografi:
| Nama Alat | Fungsi Utama | Kelebihan | Kekurangan |
|---|---|---|---|
| Theodolite | Mengukur sudut horizontal dan vertikal | Presisi tinggi, banyak digunakan | Butuh perhitungan manual |
| Total Station | Mengukur jarak, sudut, dan ketinggian digital | Cepat, akurat, penyimpanan data digital | Mahal, butuh pelatihan |
| Waterpass (Level) | Menentukan elevasi relatif antar titik | Mudah digunakan, cocok untuk area kecil | Terbatas pada pengukuran vertikal |
| GPS Geodetik | Menentukan koordinat lokasi dengan satelit | Cepat, efisien di area luas | Akurasi menurun di area tertutup |
| Drone Mapping (UAV) | Mengambil foto udara untuk pemetaan digital | Hemat waktu, cocok untuk area luas | Butuh software pemrosesan dan izin terbang |
Untuk keperluan profesional, alat seperti total station sokkia im 52 sangat populer karena mampu menggabungkan pengukuran sudut, jarak, dan ketinggian secara digital dan efisien.
Cara Penggunaan Alat Survey Topografi
1. Penentuan Titik Referensi
Survey dimulai dengan menentukan titik awal (benchmark) yang biasanya telah diketahui koordinatnya. Ini menjadi acuan untuk semua pengukuran berikutnya.
2. Kalibrasi dan Penyesuaian Alat
Semua alat harus dikalibrasi terlebih dahulu agar hasil pengukuran presisi. Misalnya, pada total station, kalibrasi melibatkan leveling dan orientasi sudut.
3. Pengukuran di Lapangan
- Total Station: Mengarahkan alat ke prisma reflektor di titik target, lalu membaca hasil di layar digital.
- GPS Geodetik: Menempatkan receiver di titik-titik tertentu selama beberapa detik hingga menit untuk mendapatkan koordinat.
- Theodolite dan Waterpass: Menggunakan target pengukur (rambu ukur) dan dibaca manual melalui lensa.
4. Pengolahan Data
Data lapangan diimpor ke software seperti AutoCAD, Civil 3D, atau ArcGIS untuk membentuk peta topografi lengkap.
5. Pembuatan Peta Topografi
Peta ini menampilkan garis kontur yang mewakili perbedaan elevasi di suatu wilayah. Semakin rapat garisnya, semakin curam lerengnya.
Contoh Peta Topografi: Visualisasi Akurat Permukaan Bumi
Peta topografi bukan hanya deretan garis yang rumit. Ia adalah hasil interpretasi tiga dimensi dari kondisi permukaan bumi ke dalam bentuk dua dimensi.
Beberapa hal yang terlihat dalam peta topografi:
- Garis Kontur: Menunjukkan elevasi permukaan tanah.
- Spot Elevation: Titik-titik dengan nilai ketinggian spesifik.
- Sungai, Jalan, dan Fitur Buatan: Digambarkan untuk memberi konteks spasial.
Contoh:
| Lokasi | Elevasi Tertinggi (mdpl) | Karakteristik Peta Topografi |
|---|---|---|
| Pegunungan Jayawijaya | > 4.000 | Garis kontur sangat rapat, dominan curam |
| Dataran Rendah Kalimantan | < 100 | Garis kontur renggang, relatif datar |
| Lembah Baliem | 1.600 – 1.800 | Kombinasi kontur curam dan datar |
Visualisasi ini sangat penting dalam proyek teknik sipil, mitigasi bencana, hingga pengembangan wilayah.
Teknologi Modern dalam Survey Topografi
1. Total Station Digital
Alat ini menyatukan fungsi teodolit dan EDM (Electronic Distance Measurement). Cocok untuk proyek besar dan pemetaan akurat. Jika Anda mencari alat profesional, Anda bisa menggunakan layanan rental sewa total station Jakarta agar lebih efisien tanpa harus membeli.
2. GNSS dan RTK (Real-Time Kinematic)
Memberikan akurasi tinggi dalam hitungan sentimeter, bahkan secara real-time. Teknologi ini banyak digunakan dalam konstruksi jalan dan pelabuhan.
3. Drone Photogrammetry
Menghasilkan orthophoto dan digital terrain model dari udara. Sangat berguna untuk area luas, perkebunan, atau pertambangan.
Tips Praktis Menggunakan Alat Survey Topografi
- Pastikan semua alat terkalibrasi sebelum digunakan.
- Gunakan tripod yang kokoh untuk menjaga stabilitas pengukuran.
- Catat semua hasil pengukuran meski sudah terekam digital.
- Hindari pengukuran saat cuaca ekstrem untuk hasil optimal.
- Selalu cek ulang titik referensi agar tidak terjadi penyimpangan data.
Referensi dan Standar Penggunaan
Untuk pedoman lebih lanjut tentang penggunaan alat survey topografi dan standardisasi pemetaan, Anda bisa merujuk ke:
Kesimpulan
Alat survey topografi adalah jantung dari proses pemetaan dan pengukuran lahan. Dari proyek konstruksi, perencanaan tata kota, hingga mitigasi bencana—semuanya membutuhkan data kontur yang akurat. Memahami jenis alat, fungsi masing-masing, hingga proses penggunaannya akan membantu Anda dalam mengambil keputusan yang lebih baik di lapangan.
Apakah Anda seorang profesional yang sering terlibat dalam proyek teknis? Atau sekadar ingin memahami bagaimana peta topografi dibuat? Memahami alat survey adalah langkah awal yang krusial.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa itu alat survey topografi?
Alat survey topografi adalah perangkat yang digunakan untuk mengukur permukaan bumi, termasuk ketinggian dan bentuknya, guna menghasilkan peta kontur yang akurat.
Apa saja jenis alat survey topografi?
Beberapa di antaranya adalah total station, theodolite, waterpass, GPS geodetik, dan drone pemetaan.
Mengapa peta topografi penting?
Karena peta topografi memberikan informasi elevasi dan bentuk lahan yang esensial dalam perencanaan, konstruksi, mitigasi bencana, dan pemetaan lingkungan.
Apa bedanya total station dan theodolite?
Total station menggabungkan fungsi theodolite dan pengukur jarak elektronik, serta mampu menyimpan data digital, sedangkan theodolite bersifat manual dan hanya mengukur sudut.
Apakah saya bisa menyewa alat survey daripada membelinya?
Ya, banyak penyedia jasa yang menawarkan layanan sewa alat, seperti total station, GPS, atau drone mapping, yang bisa lebih hemat untuk proyek jangka pendek.
