Rambu Ukur, Si Pengawal Akurasi di Lapangan
Jika Anda sedang berdiri di tengah proyek pembangunan jalan yang membentang jauh ke depan. Di ujung sana, seorang surveyor mengintip melalui waterpass, sementara Anda memegang sebuah tiang panjang berwarna putih dengan garis-garis dan angka-angka besar — itulah rambu ukur.
Mungkin bagi orang awam, rambu ukur hanyalah “tongkat panjang dengan angka” tetapi bagi seorang surveyor, alat ini adalah kunci presisi. Tanpa rambu ukur yang benar dan cara pemakaian yang tepat, hasil pengukuran bisa meleset beberapa milimeter hingga sentimeter, yang dalam konstruksi bisa berarti perbedaan besar antara sukses dan kegagalan.
Dalam dunia teknik sipil, rambu ukur waterpass menjadi sahabat setia setiap pengukuran elevasi, membantu memastikan setiap pondasi, jalan, saluran air, dan bangunan berdiri di level yang tepat.
Apa Itu Rambu Ukur Waterpass?
Rambu ukur waterpass adalah alat bantu berbentuk tiang atau batang panjang yang digunakan bersama waterpass untuk mengukur perbedaan ketinggian antar titik. Terbuat dari material ringan seperti aluminium atau fiberglass, rambu ukur memiliki skala pengukuran dalam satuan meter, sentimeter, dan milimeter yang dicetak dengan kontras tinggi sehingga mudah dibaca dari jarak jauh melalui teropong waterpass. Menurut panduan NIOSH, ketelitian pengukuran lapangan sangat bergantung pada keterbacaan skala dan kestabilan rambu ukur saat digunakan, rambu ukur memperkuat fungsi waterpass itu sendiri
Fungsi Rambu Ukur Waterpass
Secara garis besar, rambu ukur waterpass memiliki beberapa fungsi penting:
1) Menentukan elevasi titik pengukuran — membantu surveyor mengetahui perbedaan ketinggian antara dua lokasi.
2) Mengukur jarak relatif — meski bukan alat pengukur jarak utama, skala pada rambu ukur bisa digunakan untuk memperkirakan jarak pandang.
3) Menjadi patokan pembacaan waterpass — posisi angka yang terlihat di teropong waterpass menjadi dasar perhitungan elevasi.
4) Memastikan akurasi pekerjaan konstruksi — mulai dari perataan lantai hingga kemiringan saluran air.
Jenis-Jenis Rambu Ukur Waterpass
Rambu ukur tersedia dalam beberapa jenis, tergantung desain, bahan, dan sistem pembacaannya. Tabel berikut merangkum jenis-jenisnya:
| Jenis Rambu Ukur | Bahan | Ciri Khas | Kelebihan | Kekurangan |
|---|---|---|---|---|
| Lipat (Folding) | Aluminium | Bisa dilipat 3–4 bagian | Portabel, ringan | Sambungan rawan longgar |
| Teleskopik | Fiberglass/Aluminium | Dapat ditarik dan dipendekkan | Hemat tempat, mudah dibawa | Mekanisme lock bisa aus |
| Tetap (Fixed) | Kayu/Aluminium | Panjang tetap, kokoh | Stabil, akurasi tinggi | Sulit dibawa |
| Digital Barcode Staff | Aluminium/Fiberglass | Dilengkapi barcode untuk total station | Akurasi tinggi, pembacaan otomatis | Mahal, perlu alat khusus |
Bagian-Bagian Rambu Ukur
Untuk memahami cara kerja rambu ukur waterpass, kenali bagian-bagiannya:
1) Skala Pengukuran — angka besar untuk meter dan sentimeter, garis kecil untuk milimeter.
2) Warna Kontras — biasanya hitam-merah di atas latar putih, agar mudah terlihat.
3) Sambungan Lipat/Teleskopik — memudahkan transportasi.
4) Kaki Penyangga (opsional) — pada rambu ukur khusus yang digunakan untuk pengukuran mandiri. 5) Holder atau Bracket — untuk memegang rambu ukur lebih stabil.

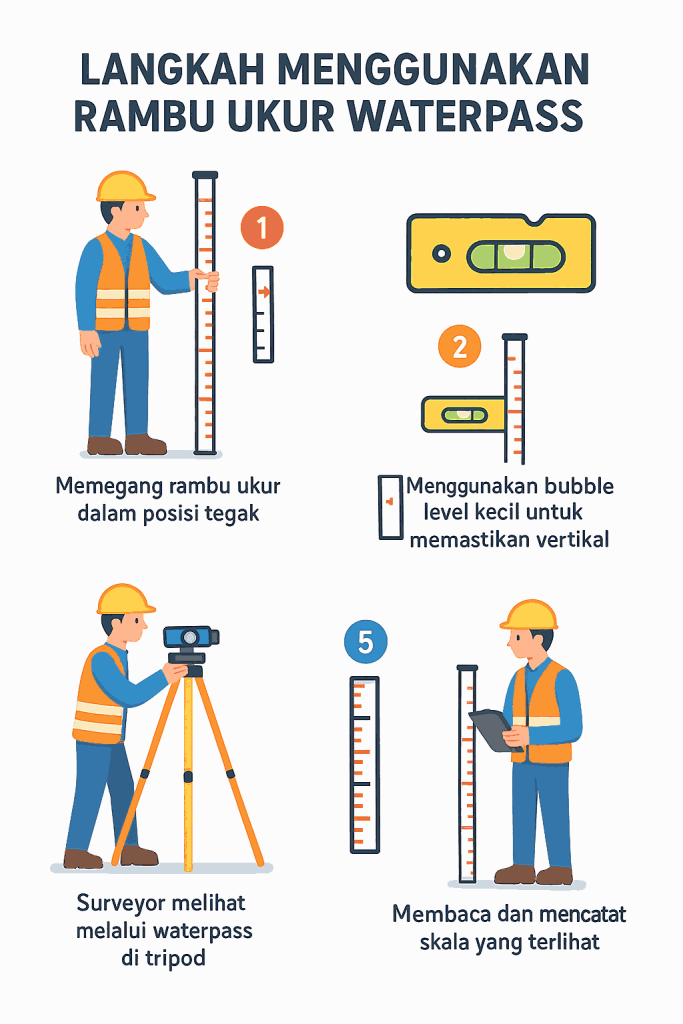

Cara Menggunakan Rambu Ukur Waterpass
Menggunakan rambu ukur waterpass sebenarnya sederhana, tetapi membutuhkan teknik yang tepat untuk memastikan hasil akurat:
1) Pastikan rambu ukur bersih dari debu atau lumpur.
2) Berdirilah tegak memegang rambu ukur, pastikan posisinya vertikal menggunakan waterpass kecil (bubble) yang biasanya terpasang pada rambu.
3) Posisikan rambu di titik yang akan diukur, tepat di atas patok atau titik permanen. 4) Surveyor melalui waterpass akan membaca angka yang sejajar dengan garis crosshair di teropong.
5) Catat hasil pembacaan dan ulangi jika diperlukan untuk menghindari kesalahan.
Kesalahan Umum Saat Menggunakan Rambu Ukur
Beberapa kesalahan yang sering terjadi di lapangan antara lain: memegang rambu ukur tidak tegak sehingga pembacaan menjadi tidak akurat, menggunakan rambu ukur di permukaan tanah yang lunak tanpa alas, angka skala rambu ukur kotor atau tergores sehingga sulit dibaca, dan tidak mengunci sambungan lipat atau teleskopik dengan benar sehingga terjadi pergeseran saat diukur.
Hubungan Rambu Ukur dengan Waterpass dan Total Station
Rambu ukur adalah pasangan setia waterpass. Tanpa rambu ukur, waterpass tidak bisa memberikan data elevasi yang tepat. Namun, di era modern, rambu ukur juga digunakan pada pengukuran dengan total station, terutama jenis barcode staff. Jika Anda memerlukan peralatan pengukuran presisi tinggi, opsi seperti rental sewa total station dapat menjadi solusi, atau memilih perangkat profesional seperti total station sokkia im 52.

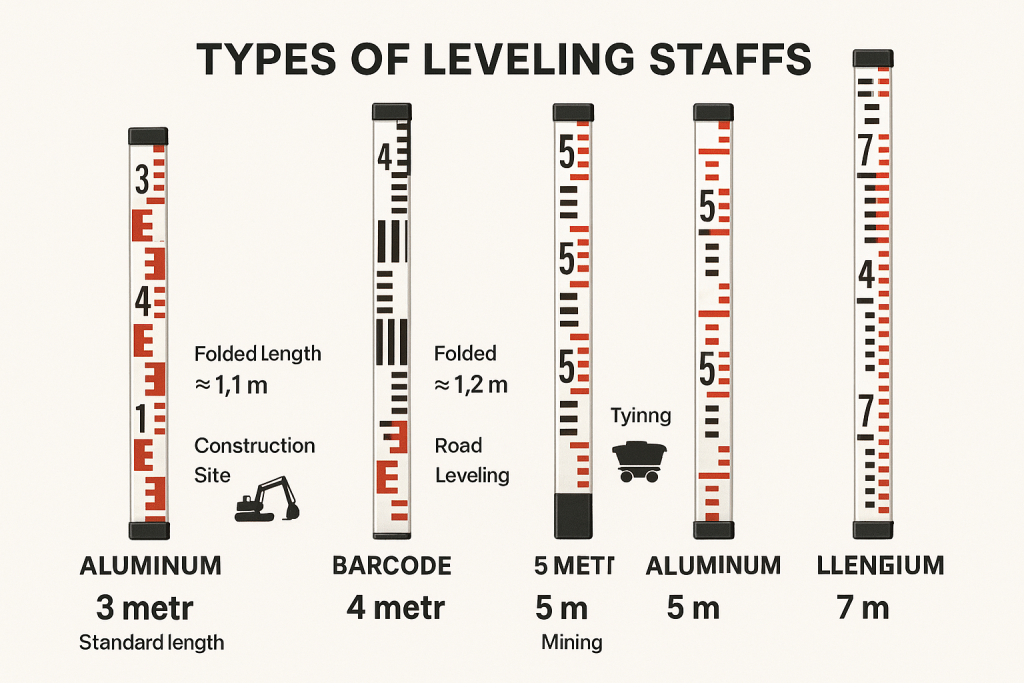

Standar Ukuran dan Spesifikasi Rambu Ukur
Di lapangan, rambu ukur waterpass biasanya memiliki panjang 3 meter, 4 meter, atau 5 meter. Lebar standar berkisar antara 5–10 cm. Bahan yang digunakan harus ringan namun kuat, dengan cetakan skala yang tahan terhadap sinar UV dan cuaca ekstrem. Menurut standar industri konstruksi, akurasi skala rambu ukur harus berada di bawah ±1 mm per meter.
Tips Memilih Rambu Ukur Waterpass yang Tepat
- Tentukan panjang sesuai kebutuhan proyek. Untuk pekerjaan gedung biasanya cukup 3 meter, sementara untuk pekerjaan jalan atau jembatan sebaiknya menggunakan 5 meter.
- Pilih bahan yang ringan jika mobilitas tinggi menjadi prioritas.
- Perhatikan kualitas cetakan angka agar tetap terbaca meski digunakan bertahun-tahun. 4) Untuk proyek presisi tinggi, pertimbangkan menggunakan rambu ukur digital dengan barcode.
Perawatan Rambu Ukur Agar Tetap Awet
Rambu ukur harus dirawat agar skala tetap jelas dan akurat: selalu bersihkan setelah digunakan, simpan di tempat kering untuk menghindari korosi atau jamur, periksa sambungan lipat atau teleskopik secara berkala, dan hindari benturan keras yang dapat merusak bentuk.
Peran Rambu Ukur dalam Konstruksi dan Pengukuran
Rambu ukur digunakan dalam berbagai pekerjaan: pada konstruksi jalan untuk menentukan potongan dan timbunan tanah, pada pemasangan saluran air untuk memastikan kemiringan sesuai desain, pada pembangunan gedung untuk memastikan lantai rata, serta pada proyek irigasi untuk mengatur aliran air dengan tepat. Dalam semua kasus ini, akurasi pengukuran adalah kunci, dan rambu ukur menjadi instrumen yang membantu mencapainya.
Contoh Penggunaan Rambu Ukur dalam Proyek Nyata
Misalnya, pada proyek pembangunan jalan tol, surveyor menggunakan waterpass dan rambu ukur untuk memeriksa kemiringan setiap segmen jalan. Data dari rambu ukur digunakan untuk memastikan tanah dipotong atau ditimbun sesuai spesifikasi. Pada proyek saluran irigasi, rambu ukur membantu mengatur slope agar air mengalir dengan lancar dari hulu ke hilir tanpa hambatan.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa fungsi utama rambu ukur waterpass?
Fungsi utamanya adalah membantu membaca perbedaan ketinggian antar titik saat menggunakan waterpass atau alat ukur optik lainnya.
Apakah semua rambu ukur memiliki panjang yang sama?
Tidak, ada rambu ukur dengan panjang 3, 4, hingga 5 meter sesuai kebutuhan proyek.
Bagaimana cara memastikan rambu ukur tegak saat digunakan?
Gunakan bubble level kecil yang terpasang pada rambu atau alat bantu lain untuk memastikan posisinya vertikal.
Apakah rambu ukur bisa digunakan dengan total station?
Ya, terutama jenis barcode staff yang dirancang khusus untuk pembacaan otomatis oleh total station.
Seberapa sering rambu ukur perlu diganti?
Jika dirawat dengan baik, rambu ukur bisa bertahan bertahun-tahun. Namun, jika skala mulai aus atau tidak terbaca, sebaiknya diganti untuk menjaga akurasi.
