Pernahkah kamu melihat alat berbentuk batang panjang berwarna putih dengan pola hitam-merah yang sering dibawa surveyor di lapangan?

Itu disebut rambu ukur survey. Meskipun terlihat sederhana, alat ini memiliki peran penting dalam menentukan tinggi permukaan tanah secara akurat. Dalam dunia pemetaan dan konstruksi, kesalahan sekecil satu milimeter saja bisa berdampak besar terhadap hasil pekerjaan.

Karenanya, memahami fungsi, jenis, dan cara membaca rambu ukur sangat penting bagi siapa pun yang berkecimpung di bidang teknik sipil, geodesi, atau konstruksi.

Apa Itu Rambu Ukur Survey?

Rambu ukur survey adalah alat bantu pengukuran vertikal yang digunakan bersama dengan waterpass atau level untuk menentukan beda tinggi antara dua titik di permukaan tanah. Secara teknis, alat ini berupa batang panjang (biasanya 3–5 meter) yang memiliki skala pembacaan tinggi dalam satuan meter dan sentimeter.

Rambu ukur berfungsi sebagai target pembacaan bagi alat ukur seperti auto level, theodolite, atau total station. Ketika surveyor mengarahkan teropong alat ke rambu, garis bidik akan menunjukkan nilai bacaan yang kemudian digunakan untuk menghitung elevasi atau beda tinggi antar titik.

Dalam praktiknya, rambu ukur menjadi komponen vital dalam survei leveling, pembangunan jalan, pemetaan topografi, hingga pengukuran drainase.

Jenis-Jenis Rambu Ukur Survey

Rambu ukur memiliki beberapa jenis berdasarkan bahan, sistem skala, dan fungsinya di lapangan. Berikut penjelasannya:

1. Berdasarkan Bahan Pembuatnya

• Rambu Alumunium: Ringan, tahan karat, dan mudah dibawa. Cocok untuk survei lapangan dengan mobilitas tinggi.
• Rambu Kayu: Lebih berat dan jarang digunakan saat ini karena mudah melengkung akibat cuaca.
• Rambu Fiberglass: Kombinasi ringan dan kuat, tahan terhadap panas dan air. Ini adalah jenis yang paling banyak digunakan di lapangan modern.

2. Berdasarkan Pola Skala

• Rambu Eropa (European Rod): Menggunakan pola angka hitam di atas latar putih dengan tanda blok merah-hitam menyerupai huruf E.
• Rambu Invar (Presisi Tinggi): Terbuat dari bahan logam invar yang stabil terhadap suhu, cocok untuk pekerjaan presisi seperti survei geodetik.
• Rambu Digital (Barcode Rod): Digunakan dengan alat digital level, memiliki kode batang (barcode) yang dibaca otomatis oleh sensor optik.

3. Berdasarkan Panjangnya

• Rambu Tetap (Fixed Rod): Memiliki panjang tetap, biasanya 3 meter.
• Rambu Teleskopik (Telescopic Rod): Dapat diperpanjang hingga 5 meter dan mudah disimpan karena bisa dilipat.

Tabel Perbandingan Jenis Rambu Ukur Survey

Jenis Rambu	Bahan	Kelebihan	Kekurangan	Penggunaan Ideal
Rambu Alumunium	Alumunium	Ringan, tahan lama	Rentan gores	Survei umum
Rambu Fiberglass	Fiberglass	Tahan cuaca, fleksibel	Harga relatif tinggi	Survei topografi
Rambu Invar	Logam Invar	Akurasi tinggi	Berat, mahal	Survei geodetik presisi
Rambu Barcode	Plastik/metal dengan kode	Pembacaan otomatis	Membutuhkan alat digital	Survei modern digital level

Cara Membaca Rambu Ukur Survey

Membaca rambu ukur bukan sekadar melihat angka. Diperlukan ketelitian dan pemahaman pola pembacaan yang benar agar hasil pengukuran akurat. Berikut langkah-langkah umumnya:

1. Persiapan Awal

Pasang alat level (waterpass) pada tripod dan lakukan penyetelan hingga gelembung di tengah (leveling selesai). Pastikan posisi alat stabil dan sejajar dengan rambu ukur.

2. Menegakkan Rambu

Operator rambu memegang rambu secara tegak lurus di titik yang akan diukur. Pastikan rambu tidak miring karena akan memengaruhi hasil bacaan.

3. Pembacaan Melalui Teropong

Surveyor mengarahkan teropong ke rambu, lalu mencatat angka yang terpotong oleh garis bidik horizontal (crosshair). Nilai tersebut disebut bacaan tengah (BS) atau Backsight.

4. Menghitung Beda Tinggi

Setelah didapatkan dua bacaan dari dua titik berbeda (misalnya titik A dan B), maka beda tinggi dihitung dengan rumus:

Beda tinggi = Bacaan belakang (BS) – Bacaan muka (FS)

Jika hasilnya positif, maka titik kedua lebih tinggi dari titik pertama. Sebaliknya, jika negatif, maka lebih rendah.

Contoh Pembacaan Rambu Ukur

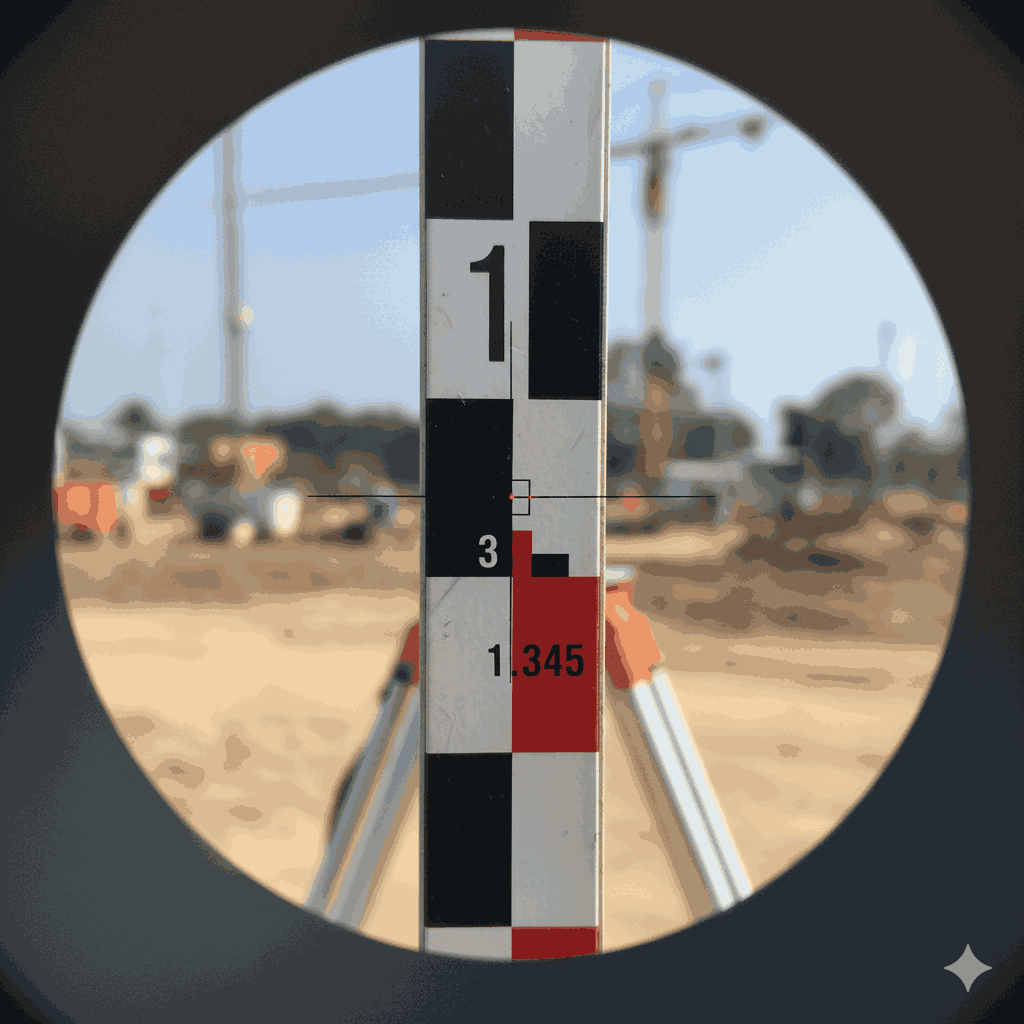

Misalnya surveyor membaca angka 1.235 m pada titik A (backsight) dan 1.875 m pada titik B (foresight).
Maka:

Beda tinggi = 1.235 – 1.875 = -0.640 m

Artinya, titik B lebih rendah 0.64 meter dari titik A.

Metode ini merupakan dasar dalam pengukuran elevasi dan menjadi bagian penting dalam pekerjaan seperti desain jalan, saluran air, atau pemetaan kontur.

Untuk pengukuran yang lebih kompleks dan akurat, alat seperti total station sokkia im 52 juga bisa digunakan karena mampu mengukur jarak, sudut, dan elevasi secara otomatis.

Kesalahan Umum Saat Menggunakan Rambu Ukur

Meski terlihat mudah, banyak kesalahan yang bisa menyebabkan hasil pengukuran tidak akurat. Berikut beberapa di antaranya:

• Rambu tidak tegak sempurna, menyebabkan perbedaan bacaan signifikan.
• Kesalahan pencatatan, terutama saat banyak titik diukur dalam waktu singkat.
• Perubahan posisi alat, tanpa dilakukan pengukuran kontrol.
• Kondisi cahaya terlalu terang atau redup, membuat garis bidik sulit terbaca.
• Kurangnya kalibrasi alat, menyebabkan error sistematis.

Surveyor berpengalaman biasanya melakukan pembacaan ganda (forward-backward) untuk memastikan hasil konsisten.

Manfaat Rambu Ukur dalam Pekerjaan Lapangan

Rambu ukur adalah alat sederhana namun sangat penting dalam dunia survei dan konstruksi. Berikut beberapa manfaat utamanya:

• Menentukan elevasi atau beda tinggi antar titik
• Membantu pembuatan peta kontur
• Menjadi acuan dalam pemasangan pondasi dan saluran air
• Membantu kalibrasi alat ukur lain seperti total station dan theodolite
• Digunakan untuk kontrol kualitas dalam pekerjaan konstruksi skala besar

Surveyor yang profesional biasanya menyertakan data hasil pembacaan rambu ukur ke dalam laporan leveling untuk memastikan hasil kerja terverifikasi dengan baik.

Teknologi Modern dalam Penggunaan Rambu Ukur

Seiring perkembangan teknologi, kini banyak digunakan rambu barcode digital yang bekerja otomatis dengan digital level. Alat ini mampu membaca dan menyimpan data tinggi secara elektronik, mengurangi potensi kesalahan manusia.

Menurut Leica Geosystems dan Topcon, akurasi alat digital level dengan rambu barcode bisa mencapai ±0.3 mm/km, jauh lebih presisi dibanding sistem manual. Namun tentu, biayanya juga lebih tinggi.

Di Indonesia, sistem ini mulai digunakan pada proyek besar seperti pemetaan jembatan, terowongan, dan pembangunan bendungan. Untuk kebutuhan proyek lapangan, kamu bisa menggunakan layanan rental sewa total station agar efisiensi kerja tetap optimal.

Kesimpulan

Rambu ukur survey bukan sekadar batang pengukur—ia adalah kunci akurasi dalam setiap pekerjaan pemetaan dan konstruksi. Dengan memahami jenis, fungsi, dan cara pembacaannya, surveyor dapat menghasilkan data elevasi yang presisi. Dalam proyek apa pun, ketelitian dalam membaca rambu ukur akan menentukan kualitas hasil akhir.

Bagaimana Cara Menghubungi Kami?

📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450

FAQ

Apa fungsi utama rambu ukur survey?

Fungsinya untuk membantu menentukan beda tinggi antar titik di permukaan tanah saat menggunakan waterpass atau alat ukur vertikal lainnya.

Apa perbedaan rambu invar dan rambu fiberglass?

Rambu invar digunakan untuk pengukuran presisi tinggi karena tidak terpengaruh suhu, sedangkan rambu fiberglass lebih ringan dan cocok untuk survei lapangan umum.

Bagaimana cara membaca skala pada rambu Eropa?

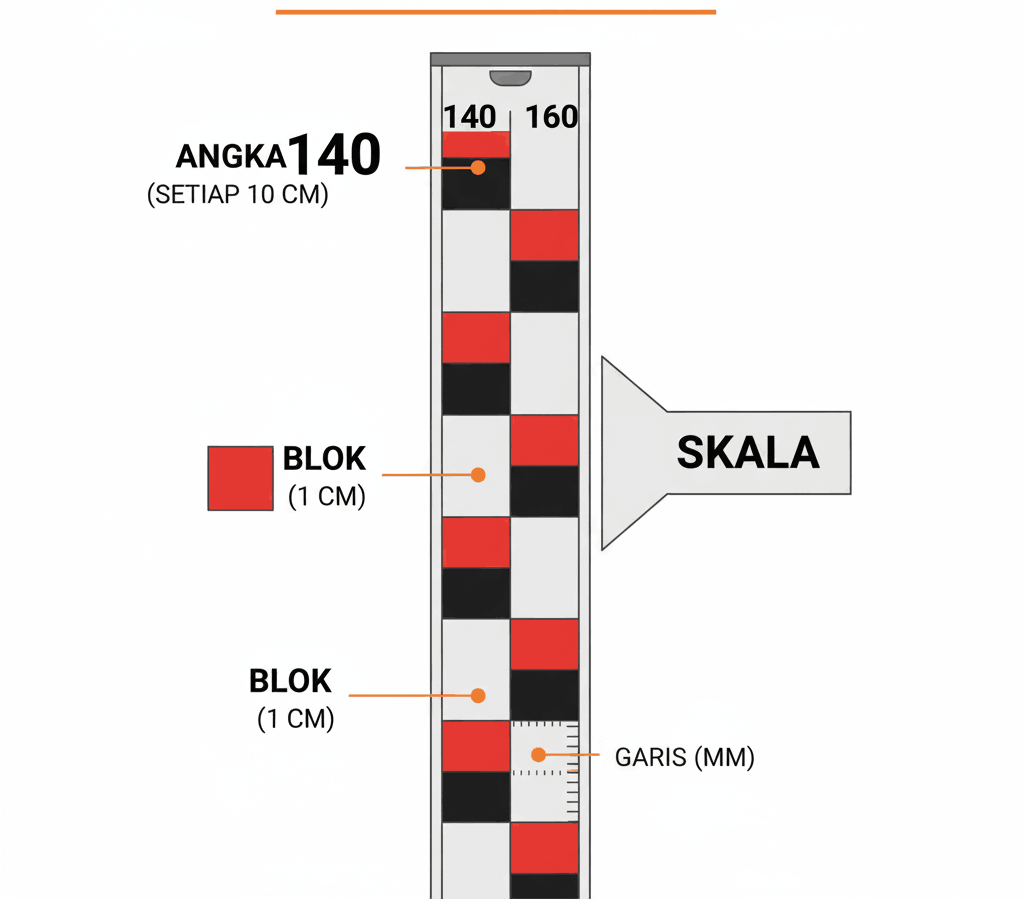

Setiap blok “E” mewakili 1 cm, dengan garis besar mewakili 10 cm. Pembacaan dilakukan pada garis bidik horizontal yang memotong skala.
