Mengapa Proyeksi Azimuthal Begitu Penting dalam Dunia Pemetaan?
Bayangkan Anda seorang kartografer yang harus menggambarkan permukaan bumi bulat pada bidang datar. Tantangannya: bagaimana mempertahankan akurasi jarak, arah, atau bentuk, agar informasi yang disajikan tetap relevan untuk tujuan tertentu?
Di sinilah proyeksi azimuthal menjadi salah satu metode andalan. Proyeksi ini mampu menampilkan bumi dengan titik pusat tertentu, memproyeksikan semua titik dari permukaan bumi langsung ke bidang datar dengan sudut pandang tertentu.
Tidak hanya digunakan untuk peta navigasi udara dan laut, proyeksi ini juga menjadi tulang punggung visualisasi data geospasial modern, mulai dari pemetaan iklim global hingga peta strategis militer.
Apa Itu Proyeksi Azimuthal?
Proyeksi azimuthal adalah metode pemetaan yang memproyeksikan permukaan bumi ke bidang datar dari suatu titik pandang tertentu. Titik pusat proyeksi biasanya berada di salah satu kutub, khatulistiwa, atau titik tertentu yang menjadi fokus pemetaan.
Keistimewaan proyeksi ini terletak pada kemampuannya mempertahankan akurasi arah dari pusat peta ke semua titik lain, membuatnya ideal untuk keperluan navigasi dan perencanaan jalur terpendek.
Secara teknis, proyeksi ini mengasumsikan bumi sebagai bola atau elipsoid, kemudian “memproyeksikan” setiap titik pada bidang yang bersinggungan atau memotong bumi di titik pusat.
Prinsip Kerja Proyeksi Azimuthal
Prinsip dasarnya sederhana namun cerdas. Bayangkan bola dunia yang diletakkan menyentuh selembar kertas di satu titik. Semua titik di permukaan bumi “diproject” menuju bidang kertas tersebut, baik dari pusat bumi maupun dari titik tertentu di luar atau dalam bola.
Dalam praktiknya, metode ini dibagi menjadi beberapa jenis tergantung pada titik proyeksinya. Misalnya, proyeksi gnomonik menggunakan pusat bumi sebagai titik proyeksi, sedangkan proyeksi stereografis menggunakan titik proyeksi yang berlawanan dari titik singgung.

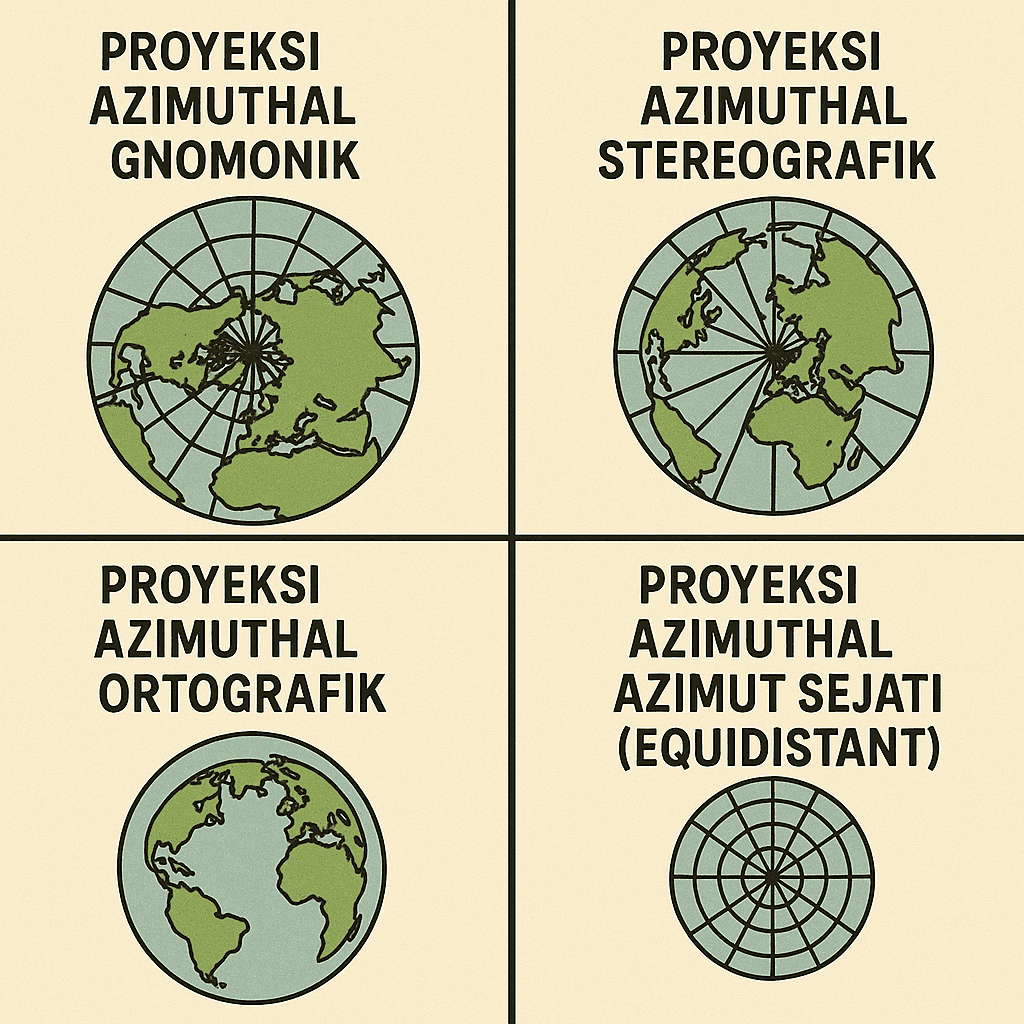

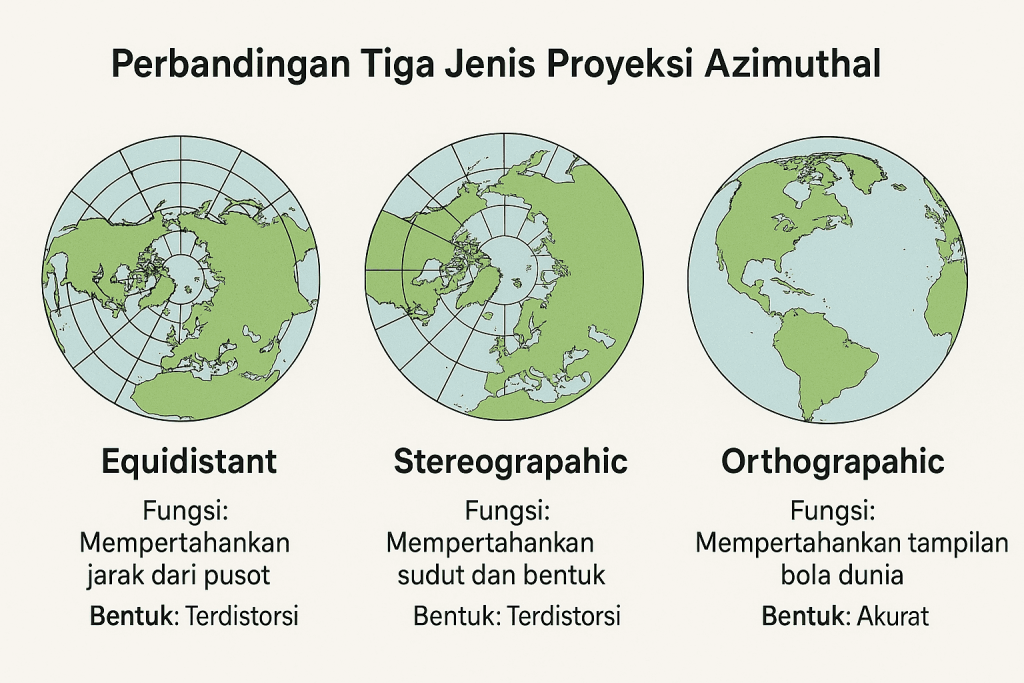

Jenis-Jenis Proyeksi Azimuthal
Proyeksi azimuthal memiliki beberapa varian, masing-masing dengan karakteristik unik dan kegunaan spesifik. Berikut tabel ringkasnya:
| Jenis Proyeksi Azimuthal | Titik Proyeksi | Karakteristik | Kegunaan Utama |
|---|---|---|---|
| Gnomonik | Pusat bumi | Semua garis besar lingkaran muncul sebagai garis lurus, jarak tidak akurat | Perencanaan jalur terpendek, navigasi udara |
| Stereografis | Titik berlawanan dari titik singgung | Mempertahankan bentuk (konformal) | Peta astronomi, pemetaan kutub |
| Ortografis | Titik tak terhingga | Tampilan seperti foto dari luar angkasa, distorsi meningkat jauh dari pusat | Visualisasi global, presentasi grafis |
| Equidistant Azimuthal | Variabel | Mempertahankan jarak dari pusat ke titik lain | Pemetaan jarak dari lokasi pusat |
Ciri-Ciri Proyeksi Azimuthal
- Pusat sebagai acuan utama – semua perhitungan arah dan jarak dimulai dari pusat peta.
- Distorsi meningkat seiring jarak dari pusat – meskipun arah tetap akurat, bentuk dan skala bisa berubah di tepi peta.
- Fleksibilitas posisi pusat – bisa di kutub, khatulistiwa, atau titik koordinat tertentu sesuai kebutuhan.
- Beragam metode proyeksi – memungkinkan optimasi untuk jarak, bentuk, atau visualisasi.
Kelebihan Proyeksi Azimuthal
- Akurasi arah dari pusat peta ke titik lain.
- Cocok untuk peta tematik dengan fokus wilayah tertentu.
- Dapat menampilkan kutub bumi tanpa distorsi ekstrem seperti proyeksi silinder.
- Ideal untuk analisis data berbasis jarak.
Kekurangan Proyeksi Azimuthal
- Tidak cocok untuk pemetaan global dengan akurasi seragam.
- Distorsi meningkat signifikan di luar area fokus.
- Luas wilayah dan bentuk bisa berubah drastis di tepi peta.
Contoh Penggunaan Proyeksi Azimuthal
- Navigasi penerbangan – Jalur terpendek antarbandara internasional sering digambarkan dengan proyeksi gnomonik.
- Pemetaan cuaca global – Proyeksi equidistant azimuthal digunakan untuk memperkirakan sebaran badai dari pusat pemantauan.
- Peta kutub – Proyeksi stereografis memberikan visual yang proporsional dan mudah dipahami untuk wilayah kutub.
- Strategi militer – Digunakan dalam perencanaan jalur rudal balistik antar benua.
Perbandingan Proyeksi Azimuthal dengan Proyeksi Lain
| Aspek | Azimuthal | Silinder | Kerucut |
|---|---|---|---|
| Pusat fokus | Titik pusat peta | Seluruh garis khatulistiwa | Garis lintang tertentu |
| Akurasi arah | Tinggi dari pusat | Rendah di luar garis khatulistiwa | Sedang di sekitar garis singgung |
| Area penggunaan | Navigasi, peta kutub, jarak radial | Peta dunia, navigasi laut | Peta regional menengah |
Hubungan Proyeksi Azimuthal dengan Alat Survey
Dalam praktik pemetaan lapangan, penggunaan proyeksi peta harus disinkronkan dengan data pengukuran lapangan. Misalnya, saat menggunakan total station sokkia im 52, data koordinat yang dihasilkan dapat dikonversi ke sistem proyeksi azimuthal untuk analisis jarak radial dari titik tertentu.
Bahkan dalam layanan rental sewa total station jakarta, pemilihan sistem proyeksi menjadi bagian penting agar data sesuai dengan kebutuhan proyek.
Rujukan dan Sumber Belajar Lanjutan
Untuk pembahasan teknis yang lebih dalam, Anda dapat merujuk ke materi dari U.S. Geological Survey tentang azimuthal projections yang menjelaskan prinsip dan penerapannya secara rinci.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa itu proyeksi azimuthal?
Proyeksi azimuthal adalah metode memproyeksikan permukaan bumi ke bidang datar dari titik pandang tertentu, mempertahankan akurasi arah dari pusat peta ke titik lain.
Kapan proyeksi azimuthal digunakan?
Biasanya digunakan untuk navigasi, peta kutub, analisis jarak radial, dan visualisasi tematik dengan fokus pada satu titik pusat.
Apa bedanya proyeksi gnomonik dan stereografis?
Proyeksi gnomonik memproyeksikan dari pusat bumi sehingga semua garis lingkaran besar menjadi garis lurus, sedangkan stereografis memproyeksikan dari titik berlawanan sehingga mempertahankan bentuk peta.
Mengapa proyeksi azimuthal cocok untuk peta kutub?
Karena dapat menampilkan wilayah kutub dengan distorsi yang lebih terkendali dibanding proyeksi silinder atau kerucut.
