Pernahkah Anda melihat peta yang memiliki garis-garis melingkar menyerupai kontur gunung atau lembah? Itulah peta topografi, jenis peta yang menggambarkan permukaan bumi secara detail, termasuk tinggi rendah tanah, bentuk medan, sungai, jalan, dan bahkan bangunan.
Bagi seorang surveyor, arsitek, atau perencana proyek, memahami peta ini bukan sekadar keterampilan teknis — tetapi kunci untuk membaca “bahasa alam” yang menentukan keberhasilan desain di lapangan.
Bayangkan jika sebuah proyek jembatan dibangun tanpa memahami bentuk kontur tanah di bawahnya. Akibatnya, fondasi bisa meleset, aliran air tidak sesuai, bahkan struktur bisa menjadi tidak stabil. Di sinilah peran peta topografi menjadi krusial — menjadi jembatan antara kondisi alam dan rancangan manusia.
Apa Itu Peta Topografi?

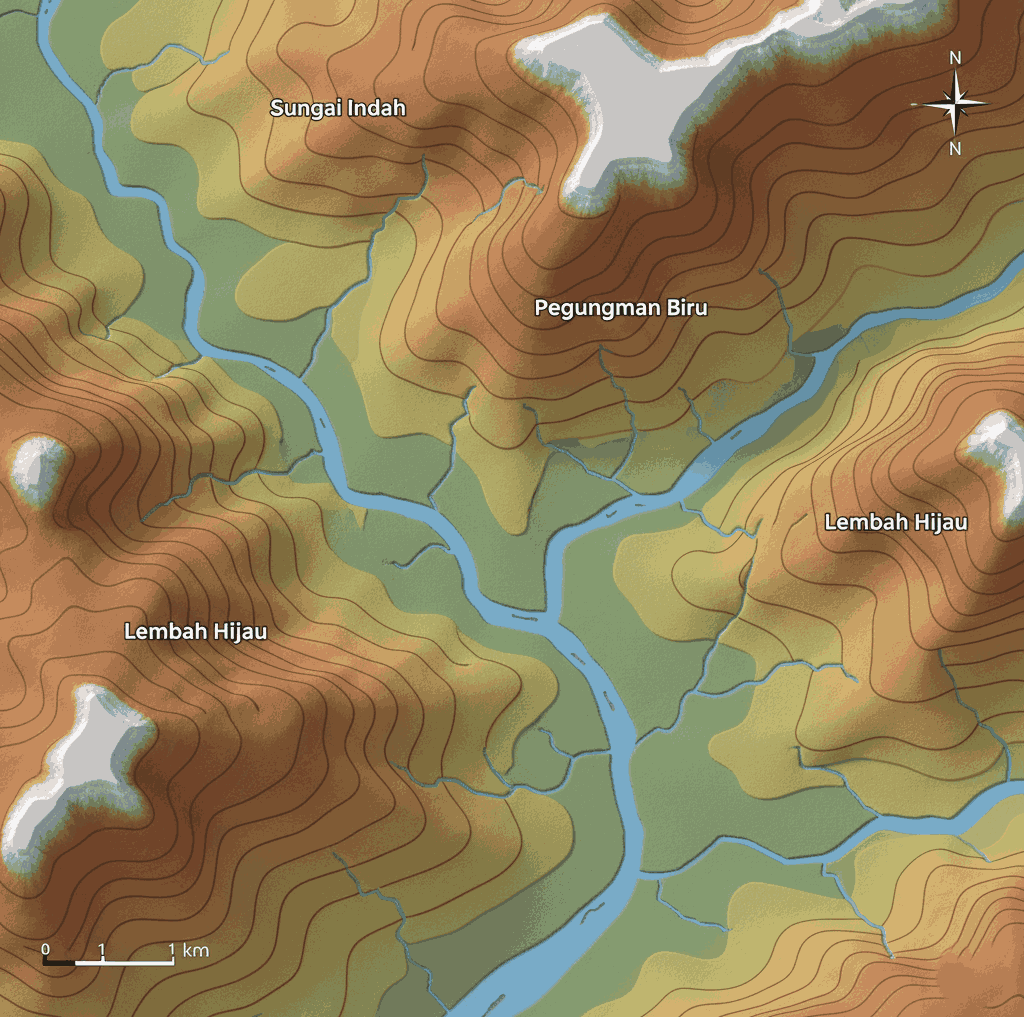

Secara sederhana, peta topografi adalah peta yang menggambarkan permukaan bumi dalam bentuk dua dimensi dengan menggunakan garis kontur untuk menunjukkan ketinggian dan bentuk medan. Setiap garis kontur mewakili satu nilai elevasi tertentu — semakin rapat garisnya, semakin curam medan tersebut.
Menurut definisi dari US Geological Survey (USGS), peta topografi digunakan untuk memvisualisasikan bentuk permukaan bumi dengan tingkat detail tinggi, meliputi elemen alami dan buatan manusia. (Sumber: USGS Topographic Maps).

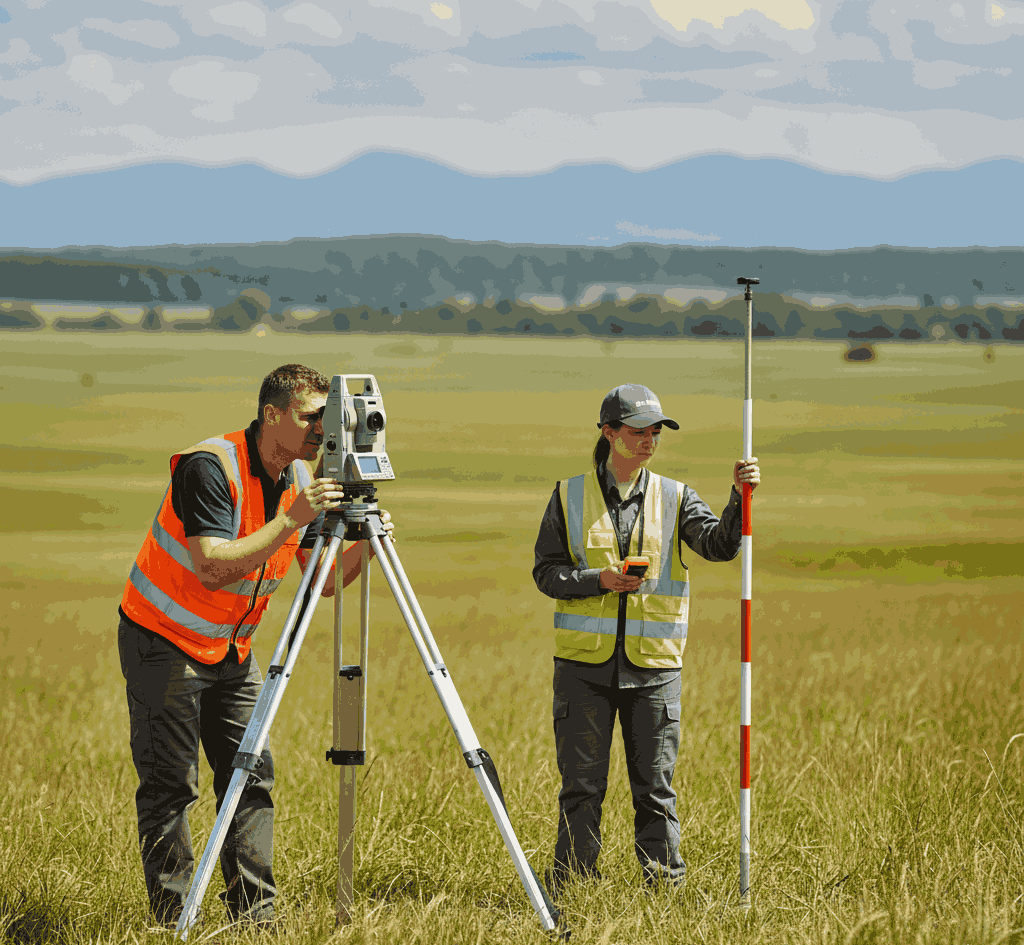

Peta ini dibuat berdasarkan hasil pengukuran langsung di lapangan menggunakan alat seperti theodolite, total station, atau GPS Geodetik seperti Spherefix SP30 Pro yang mampu menangkap data koordinat dan elevasi dengan presisi tinggi.
Fungsi Utama Peta Topografi
Peta topografi bukan hanya alat visualisasi, melainkan dasar analisis untuk berbagai bidang pekerjaan. Berikut adalah fungsi utamanya:
| Bidang | Fungsi Peta Topografi |
|---|---|
| Konstruksi | Menentukan elevasi tanah, kontur pondasi, dan perencanaan drainase |
| Pemetaan & Survey | Mengidentifikasi bentuk medan dan titik koordinat penting |
| Tata Kota | Merancang pembangunan sesuai kondisi topografi daerah |
| Geologi | Menganalisis struktur tanah, gunung, dan aliran sungai |
| Pertanian & Kehutanan | Menentukan pola irigasi dan kemiringan lahan |
| Militer | Merencanakan strategi dan navigasi medan lapangan |
Dengan membaca peta topografi, seorang surveyor dapat mengetahui perbedaan ketinggian antar titik dan memperkirakan volume tanah yang perlu digali atau diisi dalam proyek pembangunan.
Komponen Penting dalam Peta Topografi
Agar mudah dipahami, sebuah peta topografi memiliki beberapa elemen utama:
- Garis Kontur – menunjukkan elevasi atau ketinggian. Garis yang rapat berarti medan curam, sedangkan garis renggang menunjukkan medan landai.
- Simbol dan Warna – digunakan untuk membedakan fitur alam dan buatan, seperti sungai, hutan, jalan, dan bangunan.
- Skala Peta – menunjukkan perbandingan antara jarak di peta dan jarak sebenarnya di lapangan (misalnya 1:25.000).
- Legenda – menjelaskan arti simbol atau warna yang digunakan.
- Koordinat Geografis – membantu menentukan posisi akurat suatu titik di permukaan bumi.
Berikut contoh perbedaan tampilan elemen-elemen tersebut:
| Elemen | Simbol/Contoh | Keterangan |
|---|---|---|
| Garis Kontur | Lingkaran atau kurva melengkung | Menunjukkan tinggi tanah |
| Warna Hijau | Area vegetasi | Hutan, kebun, taman |
| Warna Biru | Air | Sungai, danau, laut |
| Warna Cokelat | Tanah dan kontur | Gunung, lembah, tebing |
| Warna Hitam | Fitur buatan manusia | Jalan, jembatan, gedung |
Cara Membaca Peta Topografi
Bagi pemula, membaca peta topografi mungkin terasa rumit karena banyaknya garis dan simbol. Namun, dengan memahami logikanya, peta ini sebenarnya sangat intuitif.
- Perhatikan Garis Kontur
Garis yang melingkar kecil di tengah biasanya menunjukkan puncak bukit atau gunung. Garis yang mengelilinginya dengan nilai lebih rendah menunjukkan penurunan elevasi. - Lihat Interval Kontur
Interval menunjukkan selisih ketinggian antar garis kontur. Misalnya, jika interval 10 meter, maka selisih tinggi antara dua garis kontur adalah 10 meter. - Identifikasi Pola Aliran Air
Garis kontur yang berbentuk huruf “V” atau “U” menunjukkan lembah atau aliran sungai. Ujung “V” biasanya mengarah ke hulu sungai. - Gunakan Warna sebagai Panduan Visual
Warna hijau menandakan area dataran, sedangkan cokelat atau merah menunjukkan area perbukitan atau gunung.
Anda dapat “membaca” kondisi medan tanpa harus turun langsung ke lapangan dengan memahami elemen-elemen ini.
Contoh Penerapan Peta Topografi dalam Proyek Nyata
Peta topografi digunakan di hampir semua proyek teknik sipil. Misalnya, dalam pembangunan jalan raya antar kota, peta ini digunakan untuk menentukan jalur paling efisien yang meminimalkan galian dan timbunan tanah.
Pada proyek bendungan atau waduk, peta topografi digunakan untuk menganalisis area tangkapan air dan menentukan volume kapasitas tampung. Bahkan pada proyek geoteknik, peta ini membantu dalam menilai risiko longsor dan arah aliran air tanah.
Banyak perusahaan kini menggunakan kombinasi antara peta topografi digital dan alat ukur otomatis seperti total station dalam industri survey modern. Untuk penyewaan alat profesional, Anda bisa mengunjungi layanan rental sewa total station agar proyek Anda lebih efisien dan akurat.
Jenis Peta Topografi Berdasarkan Skala
Peta topografi memiliki beberapa jenis tergantung pada skala yang digunakan:
| Jenis Peta | Skala | Kegunaan |
|---|---|---|
| Skala Besar | 1:10.000 – 1:25.000 | Untuk detail tinggi seperti perencanaan konstruksi |
| Skala Menengah | 1:50.000 – 1:100.000 | Untuk pemetaan wilayah kabupaten atau kota |
| Skala Kecil | > 1:250.000 | Untuk keperluan regional atau nasional |
Peta berskala besar menampilkan detail lebih jelas, sedangkan peta berskala kecil lebih cocok untuk analisis area luas.
Manfaat Peta Topografi di Era Digital
Kini, peta topografi tidak hanya tersedia dalam bentuk cetak, tetapi juga digital melalui perangkat lunak seperti ArcGIS, AutoCAD Civil 3D, atau QGIS. Teknologi ini memungkinkan surveyor membuat model permukaan 3D, menghitung volume tanah otomatis, dan menganalisis perubahan kontur dari waktu ke waktu.
Dengan alat modern seperti GPS Geodetik RTK atau drone photogrammetry, peta topografi bisa dibuat dalam hitungan jam dengan akurasi milimeter.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
Related Products
FAQ
Apa itu peta topografi?
Peta topografi adalah peta yang menggambarkan permukaan bumi secara detail, termasuk bentuk medan, elevasi, sungai, dan fitur buatan manusia melalui garis kontur dan simbol khusus.
Apa fungsi utama peta topografi dalam proyek konstruksi?
Peta topografi digunakan untuk menganalisis bentuk medan, menentukan elevasi tanah, serta membantu perencanaan struktur agar sesuai kondisi alam.
Bagaimana cara membaca peta topografi dengan benar?
Perhatikan garis kontur, nilai interval, dan pola warna. Garis rapat menunjukkan medan curam, sedangkan garis renggang menandakan dataran landai.
Apa alat yang digunakan untuk membuat peta topografi?
Alat yang umum digunakan antara lain theodolite, total station, dan GPS Geodetik seperti Spherefix SP30 Pro untuk mengukur titik koordinat dan elevasi secara akurat.
Di mana bisa mendapatkan peta topografi resmi?
Anda bisa mengakses peta topografi resmi melalui Badan Informasi Geospasial (BIG) Indonesia atau situs otoritatif seperti USGS Topographic Maps untuk referensi global.
