Pernahkah Anda merasa bingung ketika pertama kali melihat Total Station di lapangan? Banyak tombol, layar digital, dan fitur canggih membuat alat ini tampak rumit bagi pemula. Padahal, ketika Anda memahami cara menggunakan Total Station dengan benar, pekerjaan pengukuran bisa dilakukan lebih cepat, akurat, dan efisien.
Bagi mahasiswa teknik, surveyor pemula, atau teknisi yang baru terjun ke dunia pemetaan, Total Station bisa menjadi alat yang menakutkan—tapi juga sangat menarik. Dalam artikel ini, Anda akan menemukan panduan lengkap dan mudah dimengerti yang dirancang untuk membantu siapa saja menguasai penggunaan Total Station dari nol.
Kami akan membahas fungsi dasar, persiapan, hingga praktik pengukuran secara sistematis dan aplikatif. Mari mulai dari hal paling mendasar.
Apa Itu Total Station dan Mengapa Penting?
Total Station adalah alat ukur digital yang menggabungkan fungsi theodolite (untuk mengukur sudut) dan EDM (Electronic Distance Measurement) untuk mengukur jarak. Hasil pengukuran bisa disimpan secara otomatis dan diolah menjadi koordinat posisi (X, Y, Z).
Total Station banyak digunakan dalam proyek pembangunan jalan, jembatan, gedung tinggi, hingga pengukuran lahan pertanian atau kehutanan. Efisiensi waktu, akurasi tinggi, dan kemampuan ekspor data digital menjadikannya alat andalan di dunia survei modern.
Salah satu produk yang populer di pasaran adalah Total Station CHCNav, dengan fitur lengkap dan harga bersaing untuk level pemula hingga profesional.

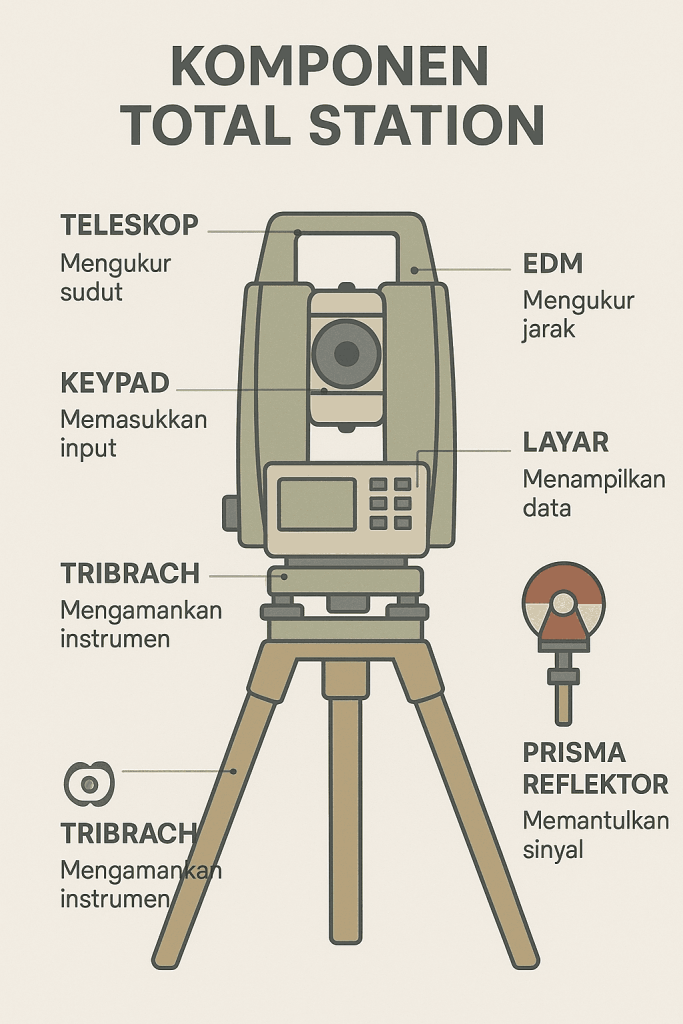

Komponen Utama Total Station
Sebelum mulai menggunakan, penting untuk mengenali bagian-bagian utama dari Total Station:
| Komponen | Fungsi |
|---|---|
| Tribrach | Dudukan alat yang dapat disesuaikan ketinggiannya |
| Teleskop | Untuk mengamati titik target melalui lensa |
| EDM Unit | Mengukur jarak antara alat dan target dengan laser |
| Display/Layar | Menampilkan data pengukuran, menu, dan setting |
| Keypad | Navigasi dan input data secara manual |
| Baterai | Sumber daya alat yang bisa diisi ulang |
| Prism Reflector | Cermin untuk memantulkan sinyal EDM kembali ke alat |
| Tripod | Penyangga agar alat berdiri stabil di lapangan |
Dengan mengenali komponen-komponen ini, Anda akan lebih siap saat mulai praktik di lapangan.
Persiapan Awal Sebelum Menggunakan Total Station
Sebelum mengoperasikan alat, ada beberapa langkah persiapan yang wajib dilakukan:
1. Pemeriksaan Peralatan
Pastikan semua komponen lengkap dan berfungsi baik: alat Total Station, tripod, prisma, baterai terisi penuh, serta buku panduan.
2. Pemasangan Tripod dan Alat
- Tempatkan tripod pada titik ukur (BM – Benchmark)
- Pastikan tripod kokoh dan rata
- Pasang alat Total Station di atas tripod dan kencangkan
3. Kalibrasi dan Penyelarasan
- Gunakan levelling bubble untuk meratakan alat
- Lakukan centering terhadap titik benchmark menggunakan optical plummet
- Setelah rata dan tepat posisi, kunci posisi alat agar tidak bergerak
4. Pengaturan Awal di Layar
- Nyalakan alat
- Pilih menu pengukuran baru
- Atur satuan sudut (degree/gon), satuan jarak (meter), dan koordinat awal jika tersedia

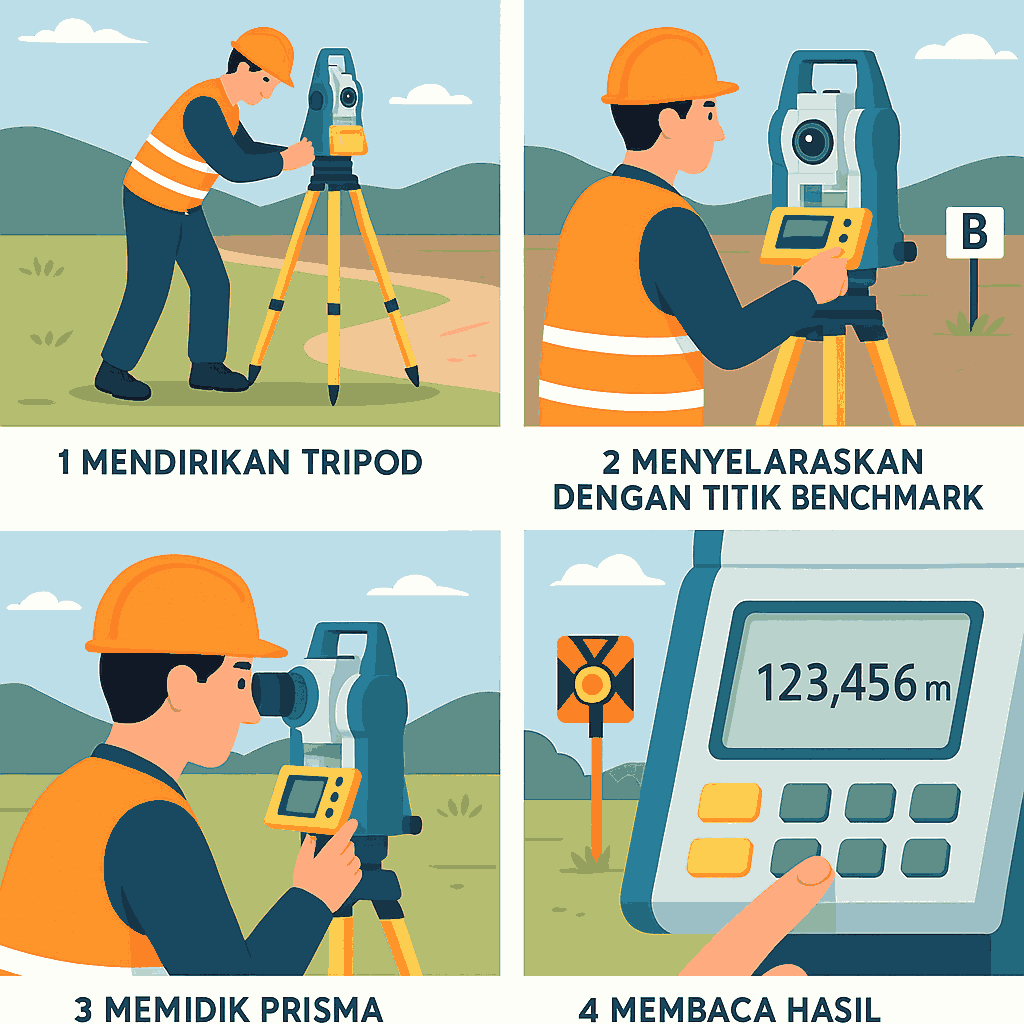

Langkah-Langkah Cara Menggunakan Total Station
Berikut adalah langkah umum dalam melakukan pengukuran dengan Total Station:
1. Menentukan Titik Awal (Backsight)
- Bidik titik referensi awal menggunakan teleskop
- Tekan tombol Measure untuk merekam koordinat atau sudut dari titik tersebut
2. Bidik Titik Target (Foresight)
- Arahkan teleskop ke prisma pada titik yang ingin diukur
- Pastikan reflektor berada tegak lurus dan dalam jangkauan alat
- Tekan Measure untuk merekam jarak dan sudut
- Data posisi (X,Y,Z) akan otomatis dihitung oleh alat
3. Penyimpanan Data
- Setelah selesai, simpan hasil pengukuran dalam memori alat
- Beberapa alat memungkinkan data langsung diekspor ke flashdisk atau via Bluetooth
4. Pengolahan Data
- Gunakan software seperti AutoCAD, Civil 3D, atau software khusus topografi untuk mengolah data lebih lanjut
Tips Penggunaan Total Station untuk Hasil Maksimal
| Tips | Manfaat |
|---|---|
| Gunakan baterai cadangan | Hindari alat mati mendadak di tengah pengukuran |
| Pastikan prisma sejajar dengan alat | Menghindari error jarak atau sudut |
| Hindari alat terkena panas langsung | Menjaga akurasi EDM |
| Lakukan kalibrasi rutin | Menjaga keandalan pengukuran jangka panjang |
| Pelajari software pendukung | Mempermudah proses ekspor dan pengolahan data |
Kesalahan Umum Pemula dan Cara Menghindarinya
- Alat tidak rata saat pengukuran → Selalu periksa bubble level sebelum mulai
- Kesalahan input koordinat awal → Pastikan data BM (Benchmark) benar
- Tidak menyimpan data pengukuran → Biasakan menyimpan data setiap selesai mengukur titik
- Reflektor terlalu miring → Gunakan holder prisma yang stabil dan berdiri tegak
Rekomendasi Produk untuk Pemula
Bagi Anda yang baru memulai, pilihlah alat yang memiliki antarmuka user-friendly dan dukungan teknis lengkap. Produk seperti Total Station CHCNav menawarkan kombinasi fitur profesional dan kemudahan penggunaan untuk pemula.
Selain itu, Dinar Geoinstrument juga menyediakan pelatihan penggunaan alat, layanan kalibrasi, dan dukungan teknis langsung di lapangan.
Untuk referensi teknis lebih lanjut, Anda bisa membaca Panduan Penggunaan Total Station oleh NGS NOAA — lembaga pemetaan resmi Amerika Serikat yang banyak membahas standar pengukuran global.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apakah pemula bisa menggunakan Total Station tanpa pengalaman?
Bisa, asalkan mengikuti pelatihan dasar dan memahami langkah kerja yang benar. Banyak Total Station modern dirancang dengan antarmuka sederhana untuk pemula.
Apakah harus menggunakan prisma saat mengukur dengan Total Station?
Ya, untuk jenis Total Station reflektor, prisma diperlukan agar sinyal EDM bisa dipantulkan dan dihitung jaraknya. Beberapa model robotic memiliki mode tanpa prisma, namun harganya lebih tinggi.
Berapa lama waktu yang dibutuhkan untuk menguasai Total Station?
Dengan pelatihan intensif dan praktik langsung, Anda bisa memahami dasar-dasar penggunaannya dalam 2–5 hari. Penguasaan penuh akan tergantung pada intensitas praktik di lapangan.
Apakah Total Station perlu dikalibrasi?
Ya. Alat ini perlu dikalibrasi secara berkala, terutama jika sering digunakan di medan berat. Kalibrasi menjaga akurasi data dan umur pakai alat.
