Membuat peta kontur bukan sekadar menggambar garis di atas peta. Ini adalah proses teknis yang memerlukan ketelitian, pemahaman data lapangan, serta keterampilan mengolah informasi menjadi visualisasi yang mudah dipahami.
Banyak proyek konstruksi, pertambangan, dan perencanaan wilayah yang bergantung pada peta kontur untuk mengambil keputusan penting. Jika Anda pernah melihat peta yang menunjukkan garis-garis melengkung dengan angka elevasi, itulah peta kontur—bahasa visual yang menggambarkan bentuk permukaan bumi.
Sayangnya, tidak semua orang tahu bagaimana cara membuatnya dari data pengukuran lapangan. Artikel ini akan memandu Anda langkah demi langkah, mulai dari pengumpulan data hingga peta kontur yang siap digunakan.
Apa itu Peta Kontur?

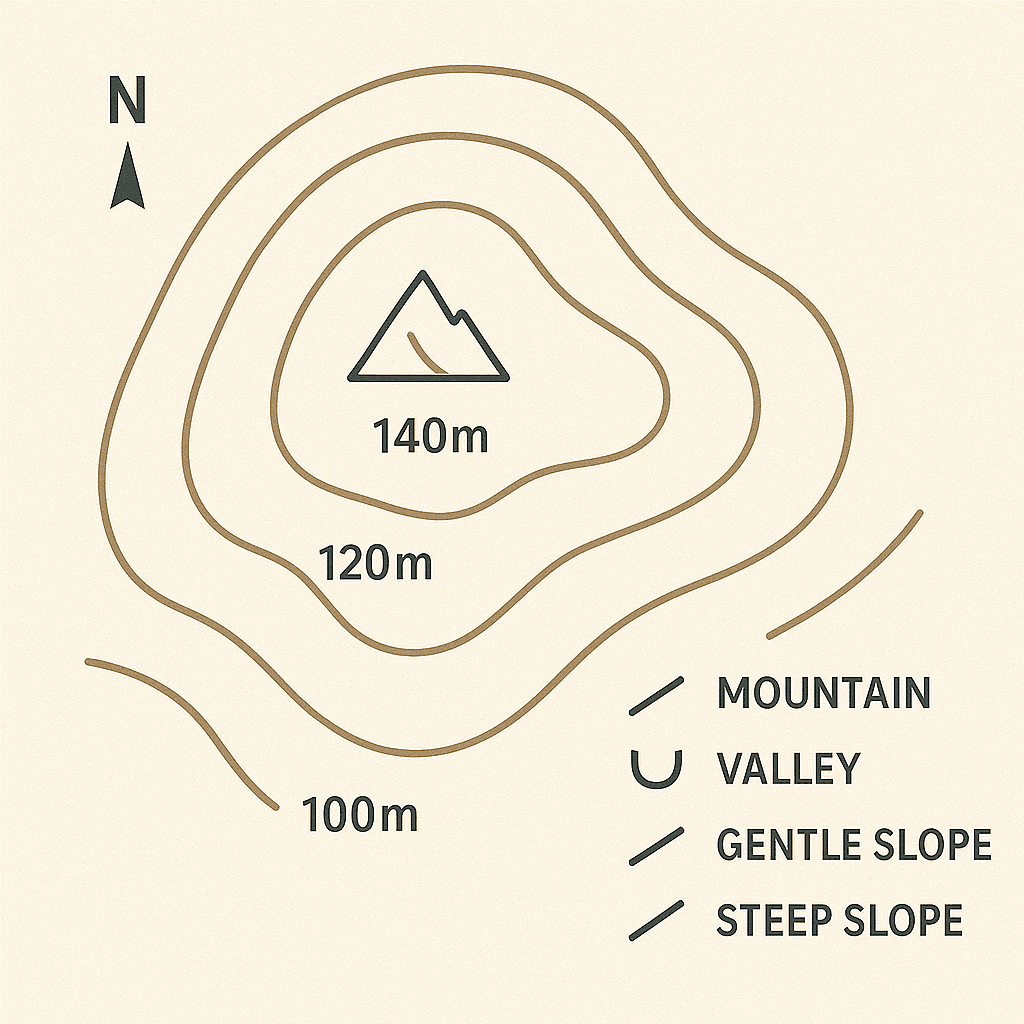

Peta kontur adalah representasi grafis dari permukaan bumi yang menunjukkan ketinggian atau elevasi titik-titik tertentu dalam bentuk garis kontur. Garis ini menghubungkan titik-titik dengan ketinggian sama. Dengan peta ini, Anda bisa membaca bentuk topografi seperti bukit, lembah, atau dataran, tanpa harus berada langsung di lapangan. Menurut USGS, peta kontur merupakan salah satu metode paling efektif untuk menggambarkan relief medan dalam peta kontur topografi.
Mengapa Peta Kontur Penting?
Peta kontur membantu banyak bidang pekerjaan. Dalam konstruksi, peta ini menentukan desain pondasi dan tata drainase. Dalam pertambangan, peta kontur membantu menghitung volume material. Dalam perencanaan kota, peta ini mengidentifikasi area rawan banjir atau longsor. Tanpa peta kontur, proses perencanaan menjadi spekulatif dan berisiko tinggi.
Alat dan Data yang Diperlukan
Sebelum membuat peta kontur, siapkan peralatan dan data berikut:
- Alat ukur: Total station, theodolite, atau GPS geodetik. Anda bisa memanfaatkan rental sewa total station jakarta jika tidak memiliki alat sendiri.
- Rambu ukur: Untuk membantu pembacaan jarak dan elevasi.
- Perangkat lunak pengolah data: AutoCAD Civil 3D, ArcGIS, atau Surfer.
- Data lapangan: Hasil pengukuran koordinat X, Y, dan Z.
- Komputer dengan spesifikasi memadai: Untuk mengolah data dan membuat visualisasi.

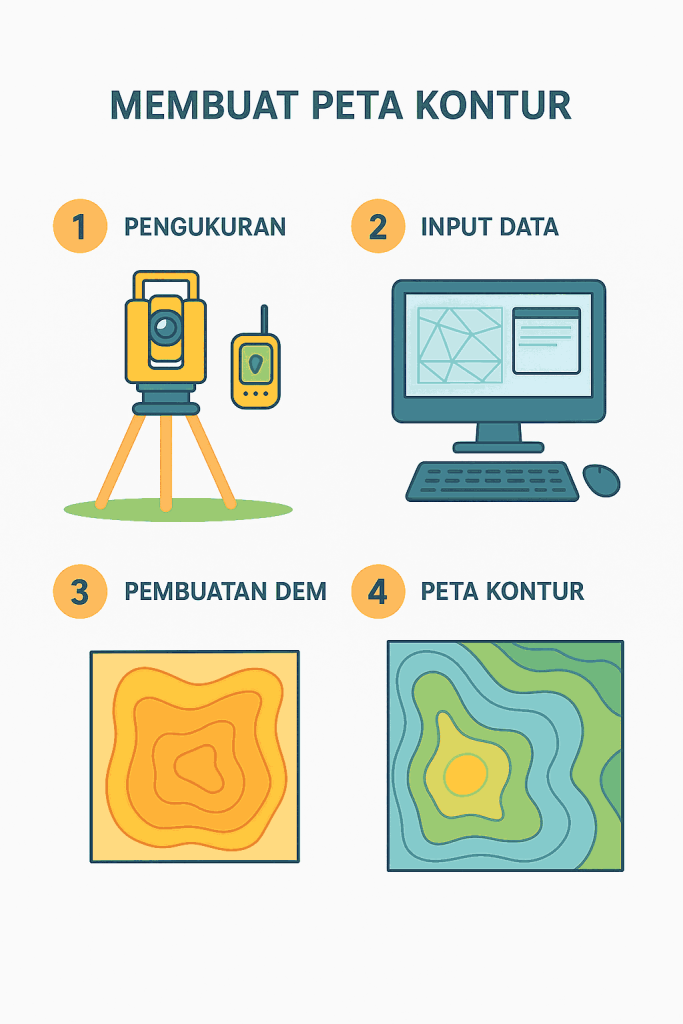

Langkah-Langkah Membuat Peta Kontur
1. Pengumpulan Data Lapangan
Lakukan pengukuran titik-titik di lapangan dengan alat yang sesuai. Total station adalah pilihan populer karena akurasinya tinggi, misalnya total station sokkia im 52. Pastikan data mencakup koordinat horizontal (X, Y) dan ketinggian (Z). Semakin rapat jarak antar titik, semakin detail peta kontur yang dihasilkan.
2. Memindahkan Data ke Perangkat Lunak
Impor data pengukuran ke perangkat lunak yang Anda pilih. Format umum yang digunakan adalah CSV atau TXT. Beberapa software GIS dapat langsung membaca data dari alat ukur.
3. Membuat Model Digital Elevasi (DEM)
Gunakan data titik untuk membentuk Digital Elevation Model (DEM). DEM adalah representasi 3D dari permukaan bumi yang menjadi dasar pembuatan garis kontur. Proses ini biasanya dilakukan dengan metode triangulasi (TIN – Triangulated Irregular Network).
4. Menghasilkan Garis Kontur
Atur interval kontur sesuai kebutuhan. Untuk area kecil dengan perubahan elevasi detail, gunakan interval 0,5–1 meter. Untuk area luas, interval 5–10 meter lebih efisien. Software akan secara otomatis menggambar garis yang menghubungkan titik-titik dengan elevasi sama.
5. Penyesuaian dan Koreksi
Periksa hasil peta kontur. Jika ada garis yang terlihat aneh atau tidak logis (misalnya kontur terputus atau terlalu rapat di area datar), lakukan koreksi dengan memeriksa data lapangan kembali.
6. Penambahan Elemen Pendukung
Tambahkan elemen seperti skala, legenda, arah utara, dan label elevasi. Ini akan membuat peta lebih informatif dan siap digunakan untuk presentasi atau pengambilan keputusan.
Tabel Perbandingan Metode Pembuatan Peta Kontur
| Metode | Keunggulan | Kekurangan | Akurasi |
|---|---|---|---|
| Pengukuran Manual (Theodolite) | Biaya rendah, alat sederhana | Proses lambat, rawan kesalahan | Sedang |
| Total Station | Cepat, akurasi tinggi, data digital | Biaya alat tinggi | Tinggi |
| GPS Geodetik | Fleksibel, jangkauan luas | Terpengaruh cuaca dan sinyal | Tinggi |
| Fotogrametri Drone | Cakupan luas, detail visual | Butuh keahlian khusus, cuaca mempengaruhi hasil | Tinggi |
Tips untuk Hasil yang Akurat
- Lakukan pengukuran saat cuaca cerah untuk menghindari gangguan sinyal.
- Pastikan tripod alat ukur stabil.
- Gunakan interval kontur sesuai skala peta.
- Selalu cek ulang data sebelum diproses.
Studi Kasus: Pembuatan Peta Kontur di Proyek Bendungan
Dalam proyek pembangunan bendungan, tim survei mengukur lebih dari 2.000 titik elevasi dengan total station. Data diolah menggunakan AutoCAD Civil 3D, menghasilkan peta kontur dengan interval 1 meter. Hasilnya, tim konstruksi dapat merencanakan galian dan urugan tanah dengan presisi tinggi, menghemat waktu dan biaya hingga 15%.
Rekomendasi Sumber Belajar
Jika ingin memperdalam pemahaman, Anda bisa mengunjungi National Geographic Topographic Mapping yang menjelaskan konsep topografi dan peta kontur secara visual.
Kesimpulan
Membuat peta kontur dari data pengukuran lapangan adalah kombinasi keterampilan teknis, ketelitian, dan pemahaman software. Dengan data yang akurat dan pengolahan yang tepat, peta kontur bisa menjadi alat vital untuk perencanaan proyek di berbagai bidang.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa itu peta kontur?
Peta kontur adalah peta yang menampilkan garis-garis yang menghubungkan titik dengan ketinggian sama, digunakan untuk menggambarkan bentuk permukaan bumi.
Berapa interval kontur yang ideal?
Tergantung skala dan kebutuhan. Untuk proyek detail, interval 0,5–1 meter disarankan. Untuk wilayah luas, interval 5–10 meter lebih efisien.
Apakah bisa membuat peta kontur tanpa software mahal?
Bisa. Ada software gratis seperti QGIS yang mendukung pembuatan peta kontur dari data lapangan.
Apa perbedaan DEM dan peta kontur?
DEM adalah model digital elevasi berbentuk grid atau TIN, sedangkan peta kontur adalah representasi visual berupa garis ketinggian yang dihasilkan dari DEM.
