Pernahkah Anda merasa bingung saat membaca angka di rambu ukur ketika menggunakan theodolite?
Meski terlihat sederhana, kesalahan kecil dalam pembacaan bisa membuat hasil pengukuran bergeser hingga beberapa sentimeter—dan itu bisa berdampak besar pada presisi proyek konstruksi.
Bagi seorang surveyor, kemampuan membaca rambu ukur dengan benar adalah keterampilan dasar yang harus dikuasai sepenuhnya.
Artikel ini akan membantu Anda memahami cara membaca rambu ukur theodolite dengan benar, dengan penjelasan praktis dan contoh di lapangan.
Apa Itu Rambu Ukur dan Fungsinya dalam Survey Theodolite?
Rambu ukur adalah alat berbentuk batang panjang vertikal yang memiliki skala pengukuran, biasanya dalam satuan meter atau milimeter. Alat ini digunakan bersama dengan theodolite untuk menentukan beda tinggi antara dua titik di lapangan.
Fungsinya sangat vital dalam pekerjaan seperti pemetaan topografi, pembangunan jalan, jembatan, hingga proyek infrastruktur besar. Tanpa pembacaan rambu yang akurat, data elevasi yang dihasilkan bisa salah — dan itu berarti desain proyek juga berisiko meleset.
Komponen Utama Rambu Ukur

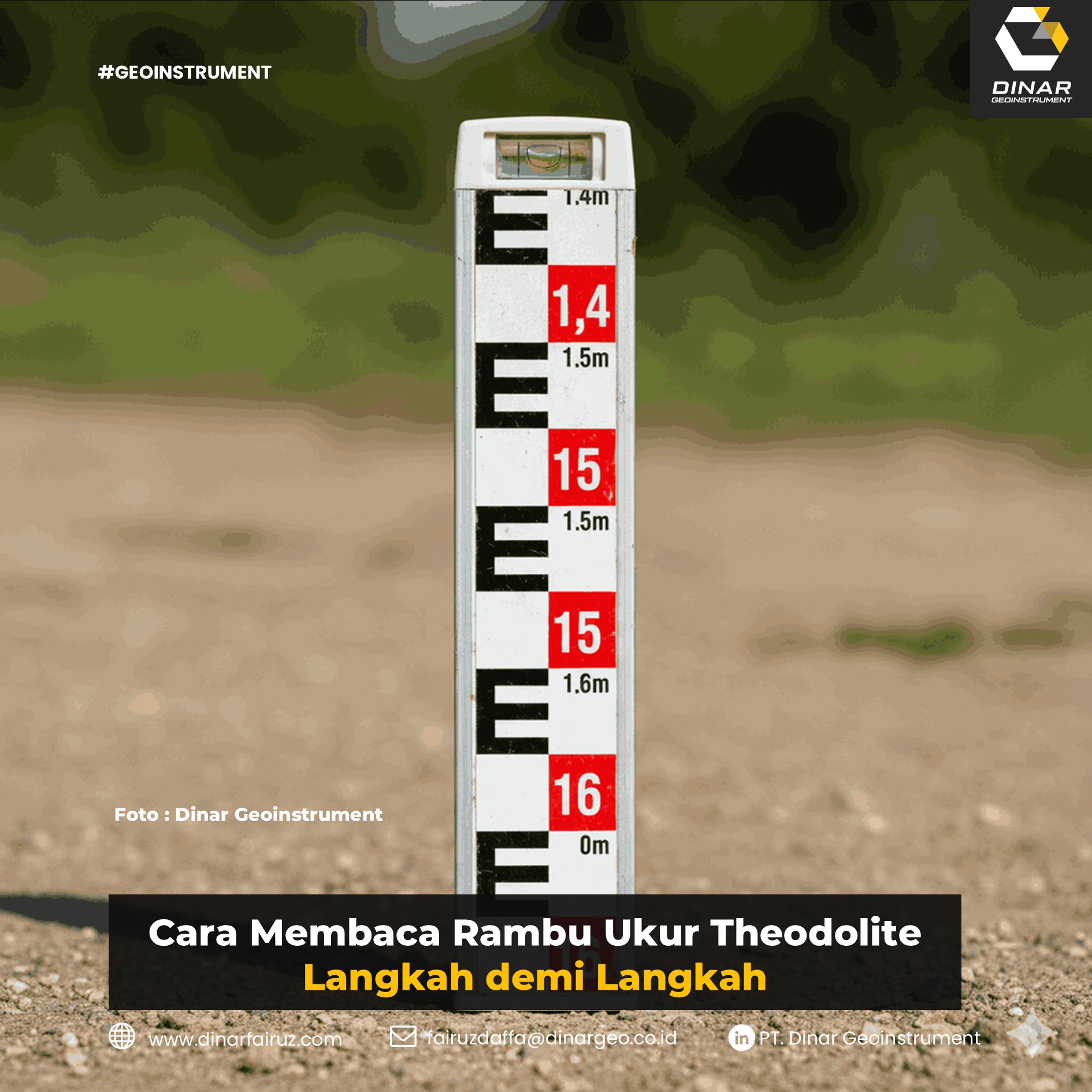

Rambu ukur modern terbuat dari bahan ringan seperti aluminium atau fiberglass, dengan pola skala berbentuk huruf “E” yang memudahkan pembacaan dari jarak jauh. Berikut tabel ringkas tentang bagian dan fungsinya:
| Komponen | Fungsi Utama |
|---|---|
| Skala “E” | Menunjukkan satuan ukuran dalam meter (umumnya 1 m hingga 5 m) |
| Warna Hitam-Merah | Membantu membedakan posisi angka pada jarak jauh |
| Tombol Pengunci | Menahan tinggi rambu agar tidak bergeser |
| Bubble Level | Menjaga rambu tetap tegak saat digunakan |
| Alas Rambu | Titik kontak dengan tanah, memastikan kestabilan alat |
Rambu ukur biasanya dibaca dengan bantuan teleskop pada theodolite, di mana operator membaca angka yang terlihat sejajar dengan garis tengah (garis bidik) alat.
Cara Membaca Rambu Ukur Theodolite Langkah demi Langkah
Menguasai teknik membaca rambu ukur sebenarnya tidak sulit, asal tahu prinsipnya. Berikut langkah yang umum digunakan di lapangan:
- Siapkan Theodolite dan Rambu Ukur di Posisi Awal
Pasang theodolite di atas statif dan pastikan sudah dikalibrasi. Tempatkan rambu ukur di titik yang akan diukur, lalu pastikan rambu berdiri tegak menggunakan waterpass kecil di alat. - Atur Garis Bidik Theodolite

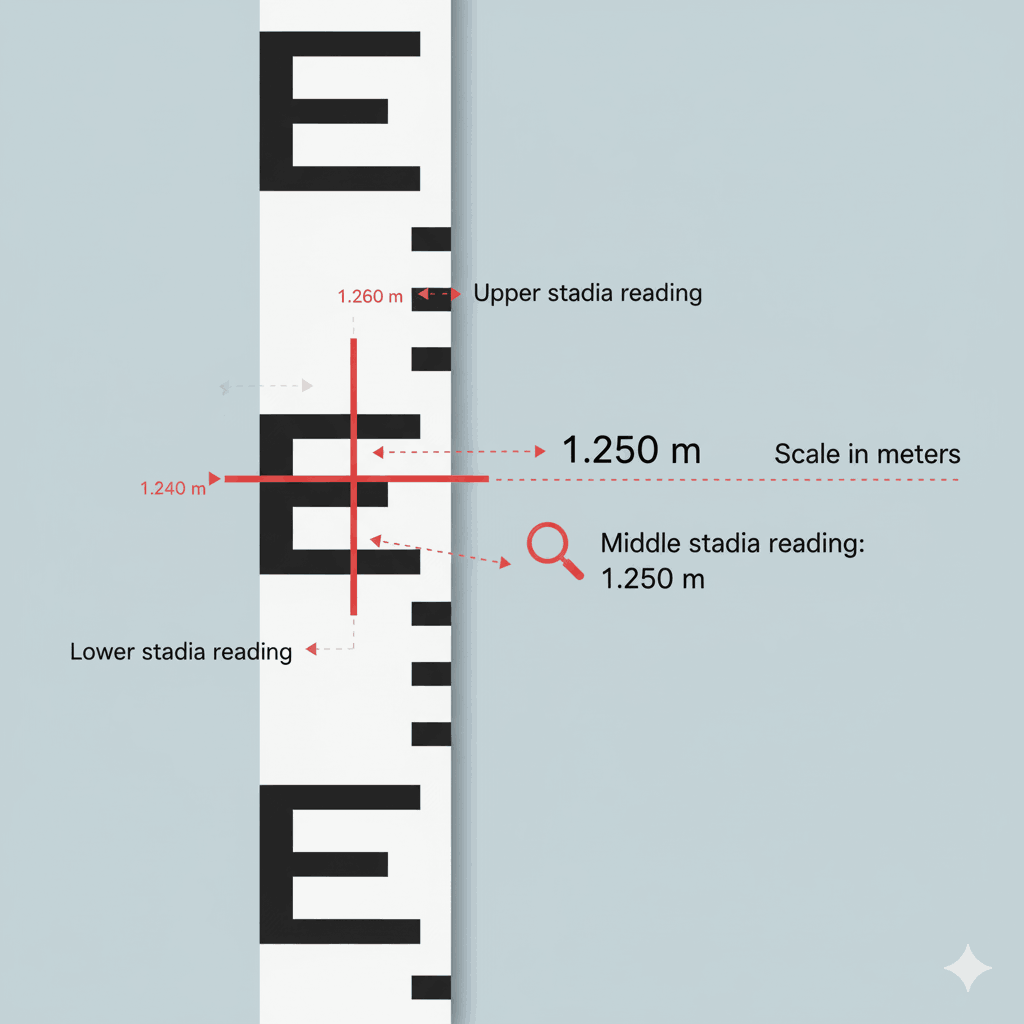

Bidik rambu ukur menggunakan teleskop theodolite hingga garis tengah lensa tepat memotong skala rambu. Pastikan fokus sudah jelas agar angka terbaca tajam. - Catat Pembacaan Skala
Angka yang sejajar dengan garis bidik adalah nilai bacaan utama. Bacaan ini disebut “bacaan tengah” atau “middle reading”. - Lakukan Pembacaan Atas dan Bawah
Untuk hasil yang lebih presisi, operator biasanya juga mencatat bacaan atas (upper reading) dan bawah (lower reading) guna menghitung tinggi alat dan beda tinggi antar titik. - Hitung Selisih Beda Tinggi
Rumus sederhana yang digunakan adalah:
Δh = Bacaan Belakang – Bacaan Depan
Contoh: Jika bacaan belakang 1,524 m dan bacaan depan 1,213 m, maka beda tinggi = 0,311 m. Artinya, titik depan lebih rendah 0,311 meter dari titik belakang.

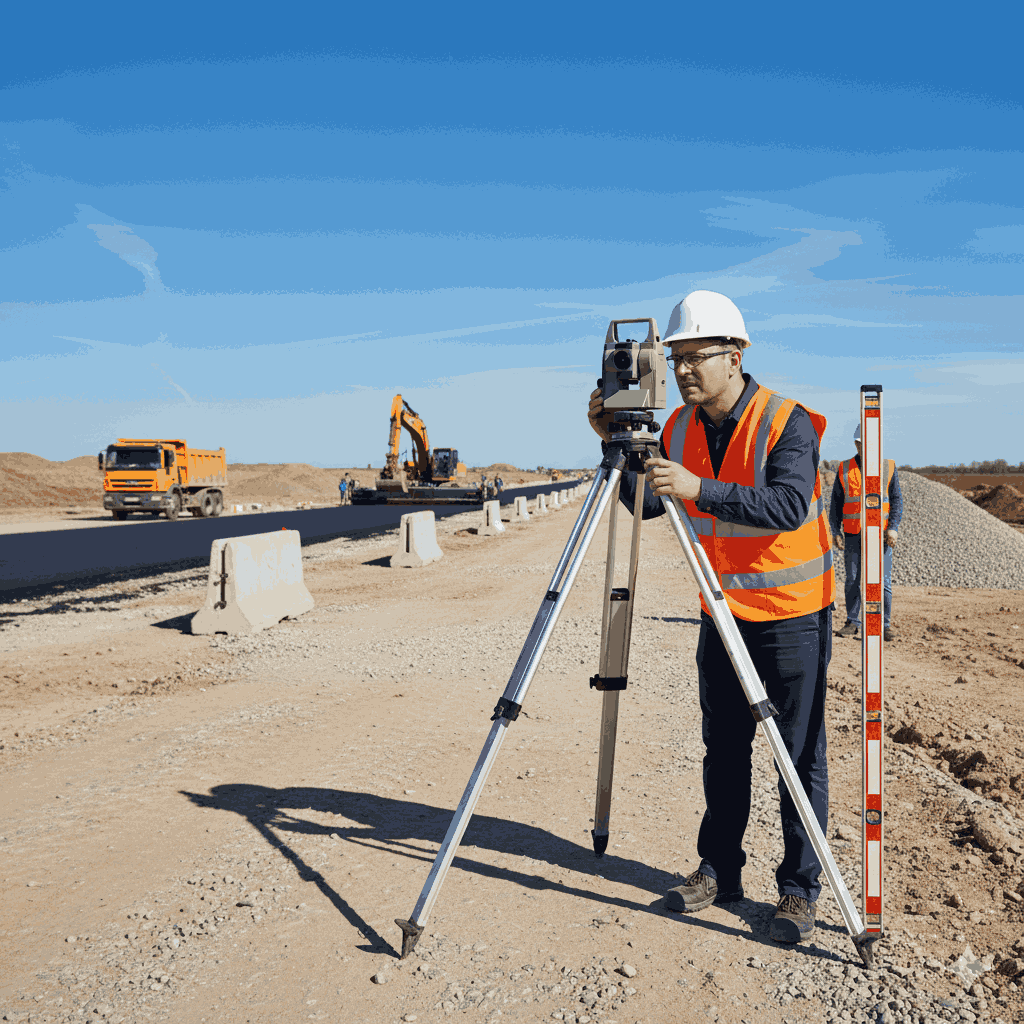

Langkah-langkah ini tampak mudah, namun dalam praktiknya membutuhkan ketelitian tinggi dan koordinasi antara dua orang—operator theodolite dan pembawa rambu.
Tips Membaca Rambu Ukur agar Tidak Salah Interpretasi
Agar hasil pengukuran selalu akurat, perhatikan beberapa tips berikut:
- Pastikan rambu selalu tegak lurus terhadap permukaan tanah menggunakan waterpass kecil di rambu.
- Hindari getaran atau gerakan kecil saat pembacaan berlangsung, karena sedikit pergeseran bisa memengaruhi hasil.
- Gunakan jarak ideal antara theodolite dan rambu, biasanya 30–50 meter, tergantung visibilitas.
- Catat hasil secara berurutan, jangan menukar urutan bacaan belakang dan depan.
- Kalibrasi alat secara berkala agar hasil pembacaan tetap presisi.
Untuk referensi tambahan mengenai teknik akurasi pengukuran, Anda bisa membaca panduan di USGS Surveying Guide, yang membahas metode pengukuran profesional di lapangan.
Kesalahan Umum dalam Membaca Rambu Ukur Theodolite
Surveyor pemula sering kali melakukan kesalahan yang sebenarnya bisa dihindari. Berikut beberapa di antaranya:
| Kesalahan Umum | Dampak di Lapangan |
|---|---|
| Rambu tidak tegak lurus | Hasil beda tinggi menjadi salah |
| Fokus teleskop tidak tajam | Angka terbaca ganda atau kabur |
| Salah mencatat bacaan depan dan belakang | Hasil perhitungan terbalik |
| Mengabaikan koreksi suhu dan tekanan | Pengaruh kecil tapi signifikan pada proyek besar |
Dengan latihan rutin, kemampuan membaca rambu ukur akan semakin akurat dan cepat, bahkan dalam kondisi lapangan yang kurang ideal.
Peran Teknologi Modern dalam Membaca Rambu Ukur
Kini, banyak alat modern seperti Total Station dan GPS Geodetik yang dapat menggantikan sebagian fungsi pembacaan manual theodolite. Misalnya, perangkat Spherefix SP30 Pro mampu mengukur koordinat dan elevasi dengan ketelitian sentimeter menggunakan teknologi RTK (Real Time Kinematic).
Meski begitu, memahami cara membaca rambu ukur theodolite dengan benar tetap penting, karena prinsip dasar pengukuran topografi berasal dari metode ini. Bahkan alat canggih sekalipun masih memerlukan validasi lapangan berbasis sistem optik tradisional.
Jika Anda ingin menyewa alat survey profesional untuk proyek lapangan, Anda bisa melihat pilihan rental sewa total station dengan layanan lengkap dan dukungan teknis terpercaya.
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
Rambu Ukur 3M
Rambu Ukur 3M adalah alat bantu pengukuran yang ringan, tahan lama, dan akurat, ideal untuk pekerjaan survei dan konstruksi. Didesain dengan skala presisi untuk memastikan hasil pengukuran yang tepat di lapangan. Dapatkan Rambu ukur ini dengan harga terbaik & garansi resmi. Hubungi kami sekarang untuk informasi lebih lanjut
Harga dapat berubah sewaktu-waktu tanpa adanya pemberitahuan terlebih dahulu. Segera hubungi Dinar Geoinstrument untuk kebutuhan alat survey terbaik Anda. Kami siap membantu Anda dengan solusi yang tepat dan layanan profesional.
- Konsultasi Produk dan Kebutuhan Alat Survey
- Kalibrasi dan Perawatan Alat Survey
- Pelatihan Penggunaan Alat Survey
- Layanan Sewa Alat Survey
FAQ
Apa itu rambu ukur dalam pengukuran theodolite?
Rambu ukur adalah batang skala yang digunakan bersama theodolite untuk mengukur beda tinggi antar titik di lapangan. Alat ini menampilkan satuan ukuran yang dibaca melalui teleskop theodolite.
Bagaimana cara membaca rambu ukur agar tidak salah?
Pastikan rambu tegak lurus, fokus teleskop tajam, dan garis bidik sejajar dengan angka pada rambu. Catat hasil bacaan tengah, atas, dan bawah secara berurutan untuk memastikan akurasi.
Berapa jarak ideal antara theodolite dan rambu ukur?
Jarak ideal biasanya antara 30–50 meter tergantung kondisi lapangan dan visibilitas alat. Jarak terlalu jauh bisa menurunkan ketajaman pembacaan.
Apakah rambu ukur perlu dikalibrasi?
Ya. Rambu ukur sebaiknya dikalibrasi secara berkala agar skala ukur tetap sesuai standar. Penyedia alat survey profesional biasanya sudah melakukan kalibrasi sebelum alat disewakan.
Apakah pembacaan manual masih relevan di era digital?
Masih sangat relevan. Pembacaan manual melatih ketelitian dan pemahaman dasar geometri medan, yang tetap dibutuhkan meski menggunakan alat otomatis seperti total station atau GPS Geodetik.
