Mengenal Total Station: Alat Ukur Modern yang Mengubah Segalanya
Bayangkan Anda berdiri di tengah hutan, di antara pepohonan dan jalur setapak sempit. Di tangan Anda bukan sekadar kompas atau penggaris, tapi alat canggih dengan layar digital dan laser presisi. Itulah total station—alat revolusioner yang telah menjadi tulang punggung berbagai proyek infrastruktur, pertambangan, hingga pemetaan wilayah.
Penggunaan total station telah melampaui sekadar alat ukur jarak. Ia kini menjadi jembatan antara dunia fisik dan digital, memungkinkan surveyor menghasilkan data spasial yang akurat dengan kecepatan luar biasa. Tapi bagaimana sebenarnya alat ini bekerja? Mari kita bahas dari dasar hingga aplikasinya di lapangan.
Apa Itu Total Station dan Mengapa Penting?
Total Station adalah instrumen elektronik yang menggabungkan fungsi theodolite (pengukur sudut) dan EDM atau Electronic Distance Measurement (pengukur jarak), lengkap dengan sistem komputerisasi. Dengan alat ini, pengguna bisa mengukur sudut horizontal dan vertikal, jarak miring, serta mengolah data koordinat secara real-time.
Kelebihan total station dibanding alat manual:
| Fitur Utama | Theodolite Manual | Total Station |
|---|---|---|
| Pengukuran Jarak | Tidak tersedia | Akurat dengan EDM |
| Penyimpanan Data | Manual | Digital |
| Kecepatan Pengukuran | Lambat | Cepat & Efisien |
| Integrasi Software | Tidak | Ya |
| Ketelitian | Moderat | Tinggi (hingga mm) |
Komponen-Komponen Utama Total Station
Sebelum membahas cara kerja total station, penting untuk memahami bagian-bagiannya. Ini seperti memahami jantung, paru-paru, dan otak sebelum mempelajari cara kerja tubuh manusia.
Berikut komponen utama dan fungsinya:
- Teleskop: Untuk membidik target dengan presisi.
- EDM (Electronic Distance Measurement): Menghitung jarak antara alat dan prisma.
- Unit Sudut (Horizontal & Vertikal Circle): Mengukur sudut horisontal dan vertikal.
- Layar LCD & Keyboard: Interface input dan output data.
- Microprocessor: Mengolah data pengukuran menjadi koordinat.
- Baterai Rechargeable: Sumber daya listrik.
- Leveling Footscrew dan Circular Bubble: Menstabilkan posisi alat.
Untuk referensi visual detailnya, Anda dapat lihat produk total station sokkia im 52, salah satu model populer di kalangan surveyor profesional.

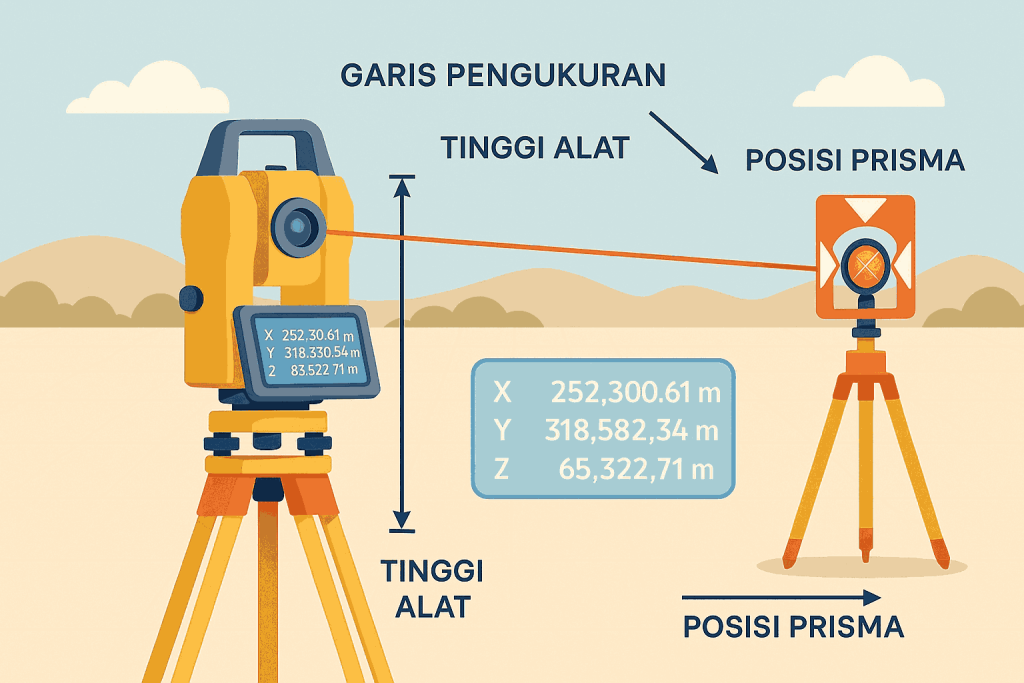

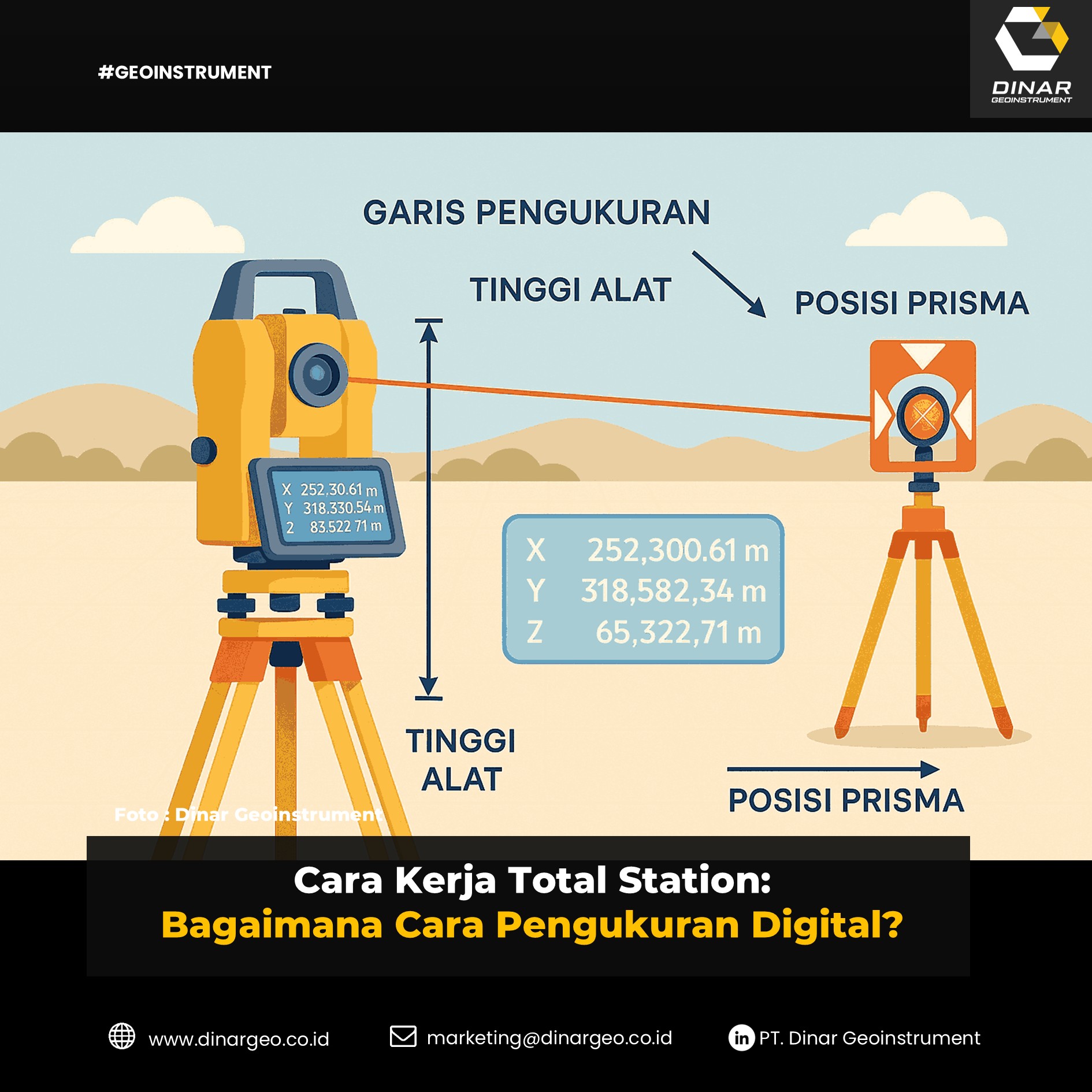

Prinsip Cara Kerja Total Station
Total station bekerja dengan dua metode pengukuran utama:
- Pengukuran Jarak
Alat mengirim sinyal gelombang elektromagnetik ke prisma reflektor, lalu menghitung waktu pantulnya. Dengan data tersebut, EDM menghitung jarak secara presisi. - Pengukuran Sudut
Sudut horizontal dan vertikal dihitung berdasarkan arah teleskop terhadap sumbu dasar. Hasilnya dikombinasikan dengan pengukuran jarak untuk memperoleh koordinat XYZ. - Pengolahan Koordinat
Dengan bantuan mikroprosesor, total station secara otomatis mengubah jarak dan sudut menjadi data koordinat yang bisa langsung diimpor ke software CAD/GIS.
Tahapan Kerja di Lapangan: Mulai dari Nol Hingga Data Siap
Berikut urutan kerja total station yang biasa dilakukan oleh surveyor profesional:
| Tahapan | Penjelasan |
|---|---|
| 1. Penentuan Titik Awal | Menggunakan titik kontrol GPS atau titik lokal yang sudah diketahui. |
| 2. Penyiapan Alat | Pemasangan di tripod, leveling, dan orientasi awal. |
| 3. Kalibrasi Awal | Pastikan alat dalam kondisi terkalibrasi, terutama untuk pekerjaan akurasi tinggi. |
| 4. Pengukuran | Bidik target, ukur sudut dan jarak ke titik. Simpan data ke memori alat. |
| 5. Pemindahan Stasiun | Bila perlu, lakukan relokasi alat dan reorientasi. |
| 6. Transfer Data | Data dikirim ke komputer/laptop dan diolah di software pemetaan. |

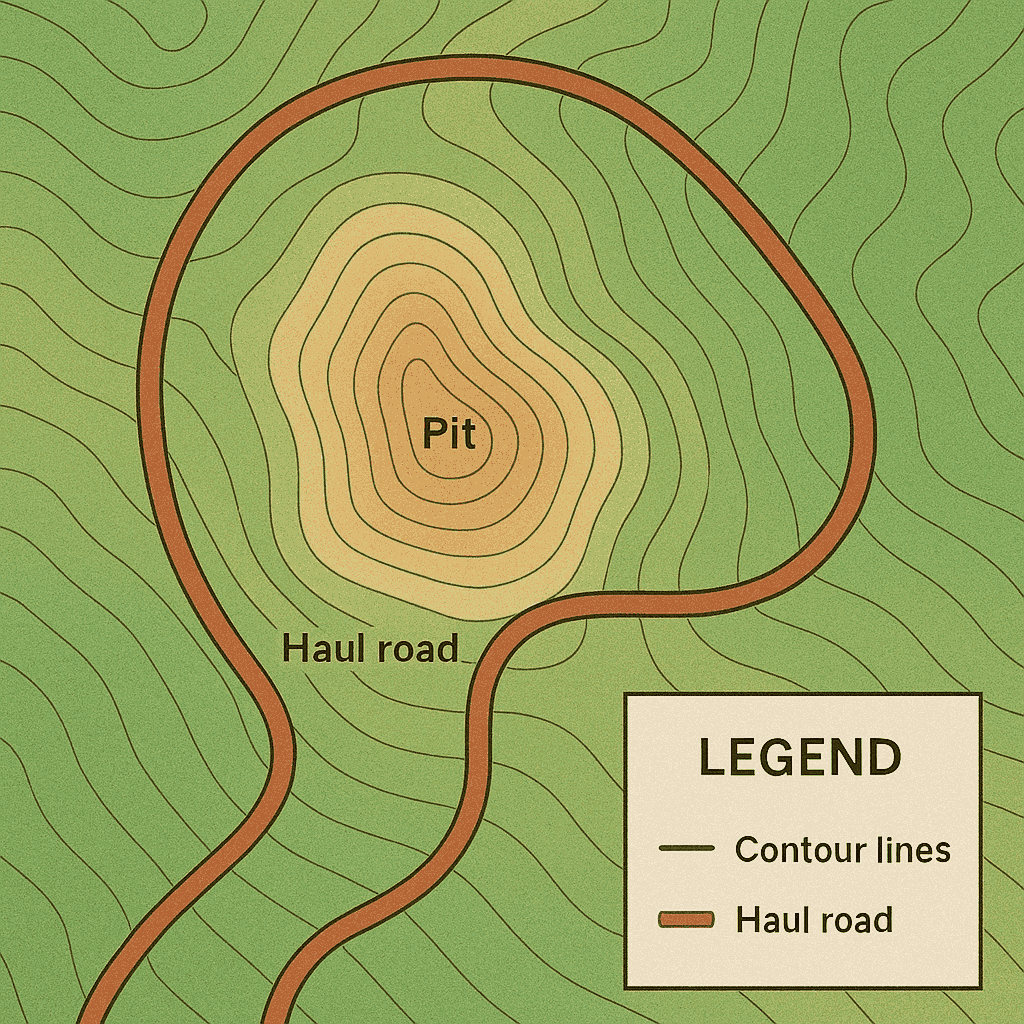

Aplikasi Data: Dari Pengukuran ke Peta Topografi
Setelah data didapat dari lapangan, langkah selanjutnya adalah membuat peta topografi. Data dari total station bisa diekspor ke software seperti AutoCAD Civil 3D, Surfer, atau ArcGIS, kemudian divisualisasikan dalam bentuk peta kontur dan model elevasi.

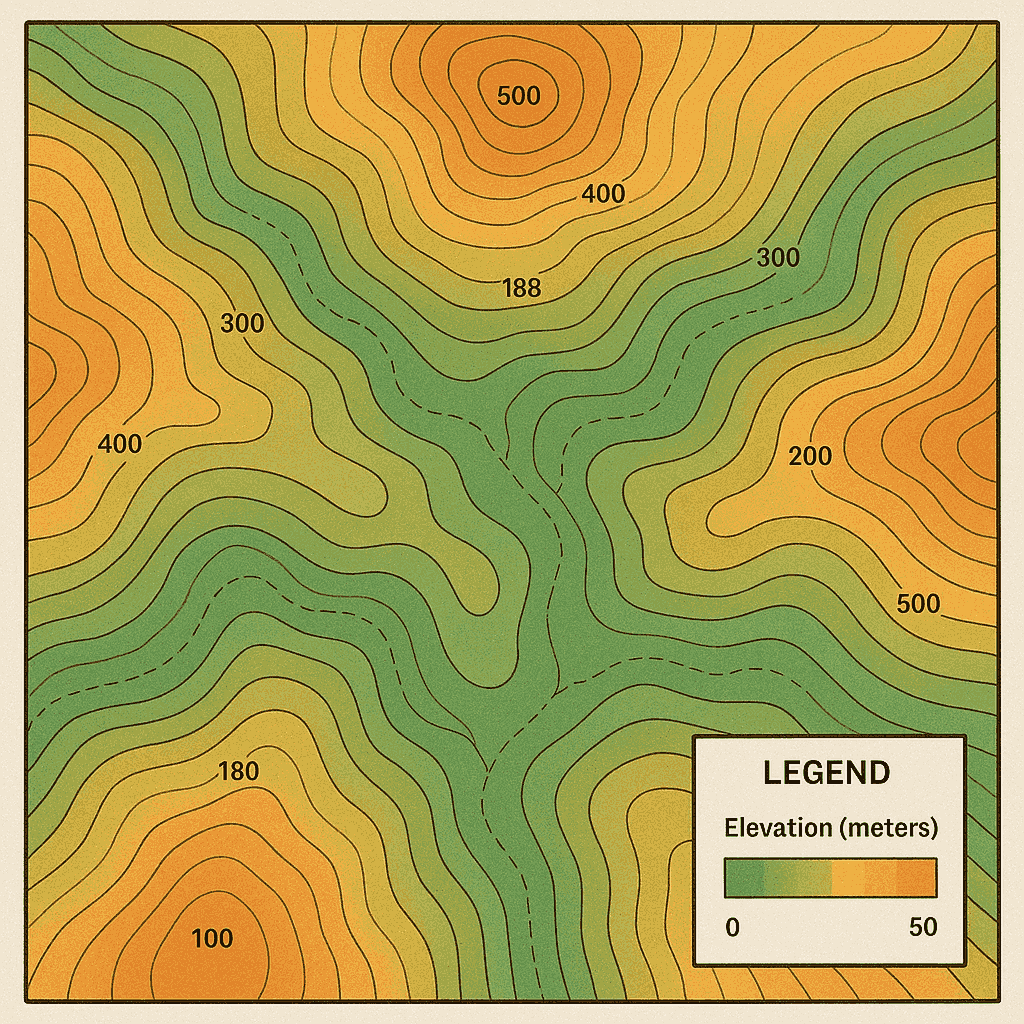

Contoh peta topografi bisa berupa:
- Garis kontur yang menunjukkan ketinggian permukaan tanah
- Simbol sungai, jalan, bangunan
- Label koordinat dan skala
- Model 3D dari DTM atau DEM
Ingin menyewa alat terlebih dahulu? Kunjungi layanan rental sewa total station Jakarta untuk solusi cepat dan efisien.
Kenapa Total Station Tetap Relevan di Era Drone dan GNSS?
Meski teknologi UAV dan RTK GNSS makin populer, total station tetap tidak tergantikan untuk proyek-proyek dengan:
- Kawasan tertutup (banyak pohon atau gedung)
- Pengukuran detil presisi tinggi
- Kontrol deformasi atau monitoring struktur
- Pemancangan bangunan besar (stake-out)
Menurut Surveying.org.uk, total station masih menjadi standar emas untuk pekerjaan konstruksi dan monitoring karena stabilitas dan akurasinya.
Tantangan dan Tips Pemakaian Total Station
Beberapa tantangan umum:
- Line of sight: harus jelas antara alat dan prisma
- Gangguan cuaca: panas ekstrem bisa memengaruhi hasil
- Kesalahan manusia: kesalahan input atau leveling yang kurang tepat
Tips penggunaan total station secara optimal:
- Kalibrasi rutin, minimal setiap 6 bulan
- Gunakan tripod dan tribrach yang kokoh
- Hindari pengukuran saat cahaya sangat rendah atau terlalu terang
- Selalu backup data lapangan setiap hari
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa itu total station?
Total station adalah alat ukur digital yang menggabungkan pengukur sudut (theodolite) dan pengukur jarak (EDM), digunakan untuk pekerjaan survei dan pemetaan presisi.
Apakah total station bisa digunakan tanpa prisma?
Ya, beberapa model seperti total station reflectorless bisa mengukur tanpa prisma, namun dengan jangkauan terbatas.
Bagaimana akurasi pengukuran dengan total station?
Tergantung spesifikasi alat, tapi umumnya memiliki akurasi hingga ±2mm untuk pengukuran jarak dan ±1″ untuk pengukuran sudut.
Apakah total station bisa digunakan untuk stake-out bangunan?
Ya, salah satu keunggulan total station adalah fitur stake-out, di mana titik koordinat rencana bisa ditransfer ke lapangan secara akurat.
Berapa lama waktu belajar menggunakan total station?
Untuk penggunaan dasar, rata-rata teknisi bisa memahami dalam 2–3 hari pelatihan intensif. Namun untuk penguasaan penuh, perlu pengalaman lapangan.
