Mungkin Anda pernah melihat peta dengan garis-garis melingkar yang rapat di beberapa tempat dan renggang di bagian lain. Itulah peta kontur, salah satu elemen penting dalam dunia pemetaan, konstruksi, dan perencanaan wilayah.

Membaca peta kontur bukan sekadar mengenali garis-garis, tapi memahami bentuk permukaan bumi — lembah, bukit, lereng, hingga arah aliran air. Banyak orang kesulitan menafsirkan peta ini padahal tekniknya bisa dipelajari dengan mudah.

Artikel ini akan memandu Anda memahami cara baca peta kontur dengan benar, langkah demi langkah, agar Anda dapat menerapkannya secara praktis di lapangan.

Apa Itu Peta Kontur?

Peta kontur adalah peta yang menggambarkan ketinggian permukaan tanah melalui garis kontur — yaitu garis imajiner yang menghubungkan titik-titik dengan elevasi yang sama. Dengan kata lain, setiap garis pada peta menunjukkan ketinggian yang sama terhadap permukaan laut.

Peta ini digunakan oleh surveyor, insinyur sipil, arsitek lanskap, hingga ahli geografi untuk memahami topografi suatu wilayah. Garis-garisnya membantu memperkirakan kemiringan lereng, bentuk lembah, perbukitan, dan potensi aliran air.

Fungsi Utama Peta Kontur

Berikut fungsi penting peta kontur dalam berbagai bidang:

• Perencanaan Konstruksi: Menentukan lokasi ideal untuk bangunan, jalan, dan drainase.
• Pemetaan Geologi: Mengidentifikasi bentuk permukaan dan struktur tanah.
• Manajemen Sumber Daya Alam: Menganalisis daerah tangkapan air dan konservasi.
• Navigasi dan Militer: Menentukan medan strategis berdasarkan elevasi.
• Pendidikan dan Riset: Sebagai alat bantu pembelajaran topografi.

Cara Baca Peta Kontur dengan Benar

Membaca peta kontur membutuhkan pemahaman terhadap beberapa prinsip dasar berikut:

1. Kenali Interval Kontur

Setiap peta memiliki interval kontur — selisih ketinggian antara dua garis kontur yang berdekatan. Misalnya, jika intervalnya 10 meter, maka setiap garis menunjukkan perbedaan ketinggian 10 meter.

Semakin kecil interval kontur, semakin detail informasi topografi yang disajikan. Interval besar cocok untuk area luas seperti pegunungan, sedangkan interval kecil digunakan untuk proyek konstruksi atau survei perkotaan.

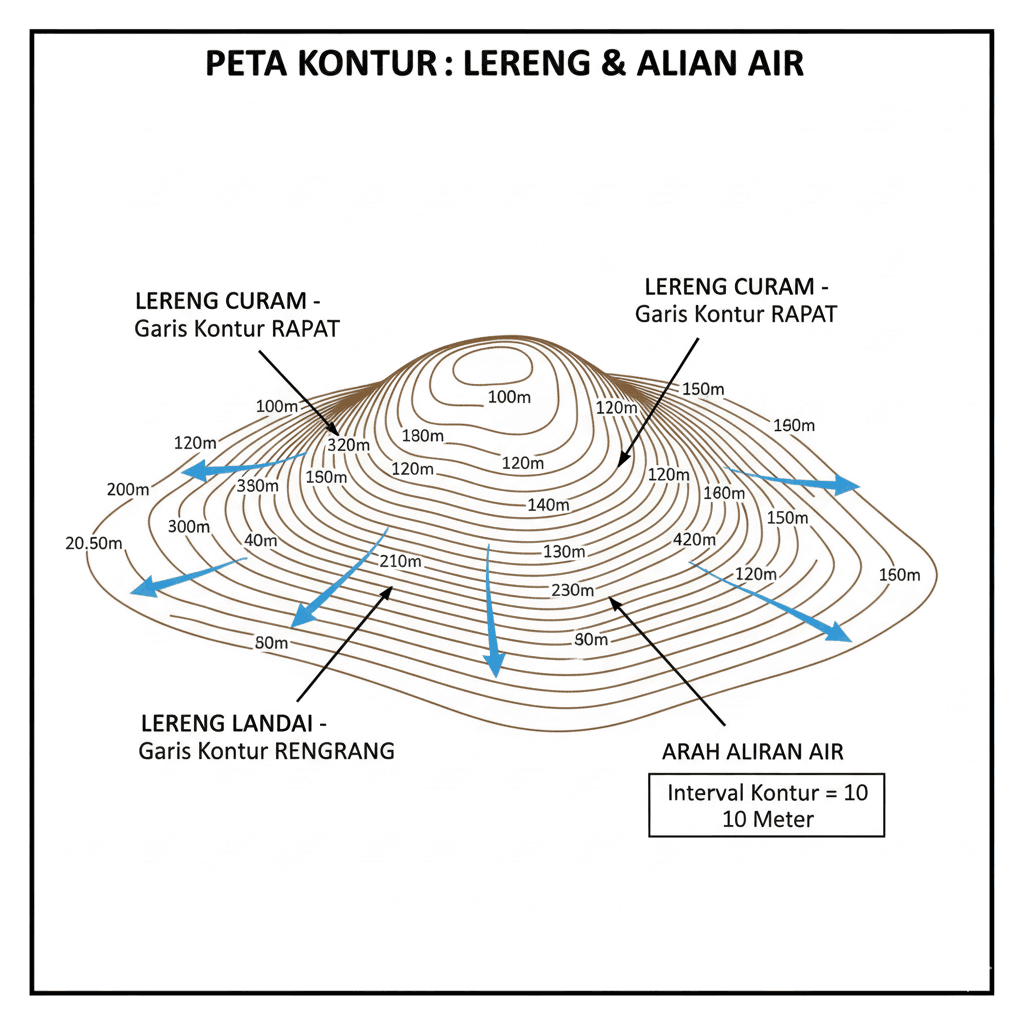

2. Perhatikan Jarak Antar Garis

Jarak antar garis menunjukkan kemiringan lereng:

Jarak Garis Kontur	Kondisi Lereng
Rapat	Lereng curam
Renggang	Lereng landai

Dengan memahami pola ini, Anda dapat dengan cepat mengidentifikasi area yang sulit diakses atau rawan longsor.

3. Amati Pola Garis

Garis kontur yang melingkar menutup menunjukkan bukit atau lembah. Jika ketinggian meningkat ke arah tengah, itu bukit. Jika menurun, itu lembah.
Pada peta, garis “V” yang mengarah ke atas menunjukkan lembah sungai, sedangkan garis “V” mengarah ke bawah menandakan punggungan.

4. Gunakan Titik Referensi (Spot Height)

Beberapa peta mencantumkan titik dengan angka tertentu, misalnya “+250”. Ini disebut spot height, yang menunjukkan ketinggian pasti di titik tersebut. Anda bisa menggunakannya untuk menghitung elevasi relatif antara dua titik.

5. Pelajari Garis Indeks

Garis kontur tebal yang dilengkapi angka menunjukkan ketinggian tertentu disebut garis indeks. Garis-garis tipis di antaranya adalah garis bantu. Dengan membaca angka pada garis indeks, Anda dapat memperkirakan ketinggian antar garis bantu.

Kesalahan Umum Saat Membaca Peta Kontur

Meskipun tampak sederhana, banyak orang masih keliru menafsirkan peta kontur. Berikut kesalahan yang sering terjadi:

• Tidak memperhatikan arah ketinggian sehingga bukit disangka lembah.
• Salah menghitung interval kontur akibat tidak membaca legenda.
• Mengabaikan skala peta, padahal skala memengaruhi jarak sebenarnya di lapangan.
• Tidak memperhitungkan elevasi dasar (base elevation).

Agar lebih akurat, gunakan alat bantu seperti total station sokkia im 52 yang mampu mengukur jarak dan elevasi secara presisi di lapangan.

Contoh Membaca Peta Kontur di Lapangan

Misalnya Anda memegang peta kontur dengan interval 5 meter. Pada titik A terdapat garis kontur 100 m, sedangkan titik B berada di garis 115 m. Maka selisih ketinggian antara A dan B adalah 15 meter.

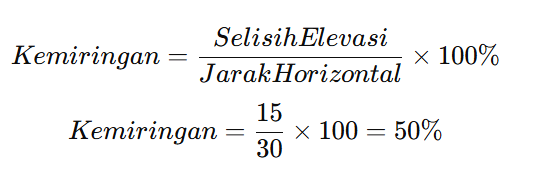

Jika jarak horizontal di peta antara dua titik itu 30 meter, maka kemiringan lereng dapat dihitung dengan rumus:

Artinya lereng memiliki kemiringan 50%, cukup curam dan perlu perkuatan struktur bila digunakan untuk bangunan.

Teknik Membaca Peta Kontur Lebih Cepat

Berikut beberapa tips profesional agar Anda lebih cepat memahami peta kontur:

• Fokus pada garis tebal (garis indeks) lebih dulu untuk mengenali ketinggian dasar.
• Ikuti pola aliran air; air mengalir dari garis ketinggian tinggi ke rendah.
• Tandai area dengan perubahan elevasi tajam sebagai potensi bahaya longsor.
• Gunakan software GIS atau drone mapping seperti DJI untuk analisis digital.

Jika Anda belum memiliki alat survei yang memadai, Anda bisa memanfaatkan layanan rental sewa total station yang tersedia di berbagai kota besar Indonesia.

Pentingnya Membaca Peta Kontur bagi Profesi Surveyor dan Engineer

Kemampuan membaca peta kontur bukan hanya teori, tetapi keterampilan penting di lapangan. Seorang surveyor yang mampu menafsirkan peta kontur dapat menentukan posisi bangunan, arah galian, hingga sistem drainase dengan lebih efisien. Engineer konstruksi juga bisa memperkirakan volume tanah yang akan digali atau ditimbun.

Menurut USGS, peta kontur menjadi dasar dalam hampir semua perencanaan infrastruktur karena memberikan gambaran akurat bentuk permukaan bumi.

Kesimpulan

Membaca peta kontur dengan benar membantu Anda memahami bentuk permukaan tanah dan membuat keputusan teknis yang lebih tepat. Gunakan alat ukur modern dan pahami elemen-elemen seperti interval, jarak garis, dan spot height agar interpretasi Anda lebih akurat.
Bagi Anda yang bekerja di bidang survey atau konstruksi, memahami cara baca peta kontur bukan lagi pilihan, tetapi kebutuhan profesional yang wajib dikuasai.

Bagaimana Cara Menghubungi Kami?

📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450

FAQ

Apa yang dimaksud dengan interval kontur?

Interval kontur adalah selisih ketinggian antara dua garis kontur yang berdekatan. Semakin kecil intervalnya, semakin detail informasi elevasi yang ditampilkan.

Bagaimana cara mengetahui arah lereng dari peta kontur?

Lereng curam ditunjukkan oleh garis kontur yang rapat, sedangkan lereng landai oleh garis yang renggang. Pola garis “V” juga bisa menunjukkan arah aliran air.

Apakah semua peta memiliki skala dan interval kontur yang sama?

Tidak. Skala dan interval disesuaikan dengan tujuan pembuatan peta. Peta konstruksi biasanya memiliki interval kecil untuk detail tinggi, sedangkan peta regional lebih besar.

Apakah membaca peta kontur bisa dilakukan tanpa alat bantu?

Bisa, tetapi hasilnya lebih akurat bila menggunakan alat ukur seperti total station atau GPS geodetik yang memberikan data elevasi presisi.
