Bayangkan Anda tengah berdiri di lahan kosong yang belum tersentuh pembangunan. Tak ada garis pembatas, tak ada petunjuk elevasi—hanya bentangan alam yang luas. Tanpa alat survey tanah, bagaimana mungkin seorang insinyur bisa memastikan kontur lahan? Bagaimana arsitek bisa merancang bangunan yang aman dan stabil? Inilah titik di mana ilmu pengukuran tanah berperan penting, membentuk dasar dari segala proyek pembangunan.
Artikel ini akan membantu Anda memahami apa itu alat survey tanah, bagaimana cara kerjanya, jenis-jenisnya, dan mengapa ia begitu vital baik bagi pemula maupun profesional. Anda juga akan menemukan contoh nyata berupa peta topografi yang menggambarkan relief permukaan bumi secara akurat, serta panduan praktis yang dapat digunakan langsung di lapangan.
Apa Itu Alat Survey Tanah?
Alat survey tanah adalah seperangkat instrumen yang digunakan untuk mengukur dan memetakan posisi, bentuk, dan elevasi permukaan tanah. Hasil pengukuran ini digunakan untuk berbagai keperluan teknis, seperti konstruksi, pertambangan, pertanian, hingga tata ruang kota.
Data yang diperoleh meliputi:
- Koordinat horizontal (X, Y): menunjukkan posisi lokasi.
- Koordinat vertikal (Z): menunjukkan elevasi atau ketinggian.
- Sudut dan jarak: untuk menentukan dimensi dan orientasi bidang.
Mengapa Pengukuran Tanah Itu Krusial?
Sebelum membangun rumah, jembatan, jalan tol, atau bendungan, penting untuk memahami karakteristik lahan. Berikut alasan mengapa survey tanah sangat penting:
- Stabilitas Struktur: Data tanah menentukan kekuatan pondasi.
- Efisiensi Desain: Memastikan rencana konstruksi sesuai kontur alami.
- Hemat Biaya: Mengurangi potensi kesalahan desain akibat ketidaktahuan terhadap kondisi lahan.
- Legalitas: Banyak proyek pembangunan membutuhkan hasil survey tanah sebagai dokumen pendukung.
Jenis Alat Survey Tanah yang Perlu Diketahui
Ada berbagai macam alat yang digunakan dalam survey tanah, mulai dari yang sederhana hingga canggih. Berikut tabel ringkasnya:
| Nama Alat | Fungsi Utama | Keunggulan | Kekurangan |
|---|---|---|---|
| Theodolite | Mengukur sudut horizontal dan vertikal | Akurat, cocok untuk pengukuran sudut detail | Perlu perhitungan manual |
| Waterpass (Auto Level) | Menentukan beda tinggi antara dua titik | Mudah digunakan, cocok untuk konstruksi dasar | Hanya bisa mengukur elevasi, bukan koordinat |
| Total Station | Kombinasi EDM dan theodolite untuk pengukuran menyeluruh | Serbaguna, data digital, cepat | Harga tinggi, butuh pelatihan |
| GPS Geodetik | Mengukur posisi berbasis satelit (GNSS) | Efisien untuk area luas | Kurang presisi di area tertutup |
| Drone Mapping (UAV) | Pemetaan topografi dari udara | Cepat, akurat, menjangkau area sulit | Butuh software pemrosesan dan izin terbang |
Ingin mencoba teknologi ini tanpa investasi besar? Anda bisa memanfaatkan layanan rental sewa total station Jakarta untuk proyek jangka pendek atau eksperimen lapangan.

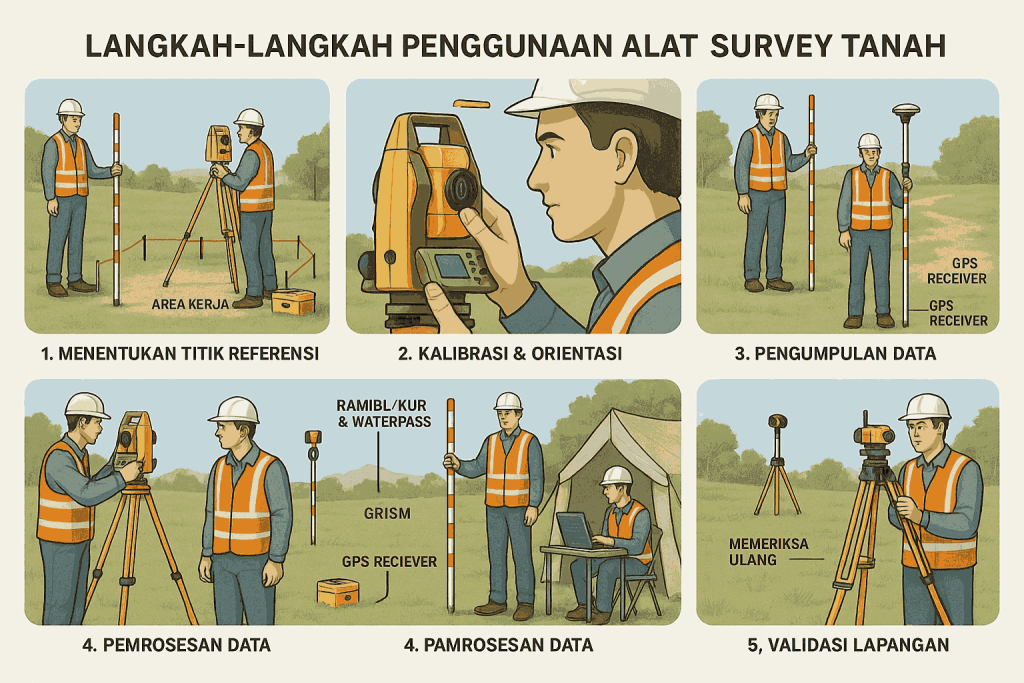

Cara Menggunakan Alat Survey Tanah di Lapangan
1. Persiapan Awal
Sebelum melakukan survey:
- Tentukan area kerja dan titik referensi.
- Pastikan semua alat berfungsi dengan baik.
- Bawa baterai cadangan, tripod, dan rambu ukur.
2. Kalibrasi Alat
Kalibrasi penting untuk menghindari kesalahan pengukuran. Total station, misalnya, harus distabilkan dan diarahkan ke arah utara sebagai referensi.
3. Pengumpulan Data
- Total Station: Arahkan ke prisma target, catat jarak, sudut, dan elevasi.
- Waterpass: Gunakan rambu ukur untuk menentukan selisih ketinggian antar titik.
- GPS: Letakkan receiver di titik target selama beberapa detik untuk hasil akurat.
4. Pengolahan dan Analisis
Data dari alat akan diproses melalui perangkat lunak seperti AutoCAD, QGIS, atau Civil 3D. Di sini, data mentah dikonversi menjadi peta kontur atau model digital elevasi (DEM).
5. Validasi Lapangan
Lakukan pengecekan silang di lapangan untuk memastikan data sesuai dengan kenyataan fisik.
Peta Topografi: Contoh Visualisasi Relief Permukaan Bumi
Peta topografi menampilkan kontur permukaan tanah dalam bentuk garis kontur yang menunjukkan ketinggian. Semakin rapat garis kontur, semakin curam medan tersebut. Peta ini sangat penting dalam perencanaan jalan, saluran air, atau zona rawan bencana.
Contoh:
| Lokasi | Elevasi Tertinggi (mdpl) | Karakter Kontur |
|---|---|---|
| Pegunungan Bromo | >2.300 | Kontur rapat, banyak elevasi tajam |
| Lahan Sawah Subang | <50 | Kontur renggang, permukaan datar |
| Kawasan Hutan Kalimantan | 300–1.200 | Kontur bergelombang, banyak variasi |
Peta ini tidak hanya digunakan oleh insinyur, tetapi juga oleh geolog, militer, dan akademisi. Untuk contoh peta topografi berkualitas tinggi dan penggunaannya, Anda bisa merujuk ke USGS Topographic Maps.
Panduan Memilih Alat Survey Tanah yang Tepat
Setiap proyek punya kebutuhan yang berbeda. Berikut panduan singkat memilih alat:
| Tipe Proyek | Alat yang Direkomendasikan | Alasan |
|---|---|---|
| Konstruksi Bangunan | Total Station, Waterpass | Akurat dan mendukung elevasi & dimensi horizontal |
| Perkebunan / Lahan Luas | GPS Geodetik, Drone Mapping | Menjangkau area luas dengan efisiensi tinggi |
| Survey Jalan dan Jembatan | Total Station, GPS RTK | Kombinasi jarak dan koordinat yang presisi |
| Studi Lingkungan | Theodolite, Auto Level | Cukup untuk pengukuran dasar |
Jika Anda ingin alat yang profesional dan lengkap, bisa mempertimbangkan total station sokkia im 52 yang sangat cocok untuk berbagai keperluan teknis dan lapangan.
Peran Alat Survey Tanah dalam Mitigasi Risiko
Survey tanah tidak hanya bermanfaat untuk pembangunan, tetapi juga untuk:
- Mitigasi Banjir: Menentukan alur drainase dan elevasi kritis.
- Identifikasi Lahan Longsor: Mengetahui sudut kemiringan area berisiko.
- Rencana Tata Ruang Wilayah (RTRW): Menyusun zonasi berbasis kondisi kontur.
Tanpa data topografi yang akurat, pengambilan keputusan berbasis spasial akan lemah dan berpotensi menimbulkan kerugian besar.
Tips Praktis dari Lapangan
- Gunakan tripod berkualitas untuk menghindari goyangan saat pengukuran.
- Hindari pengukuran saat hujan deras atau kabut tebal.
- Simpan data secara berkala ke perangkat cadangan.
- Selalu periksa kembali titik benchmark setelah selesai.
Referensi dan Rujukan Profesional
Untuk panduan lebih dalam tentang alat survey tanah dan aplikasinya, Anda bisa mengakses:
Bagaimana Cara Menghubungi Kami?
📞 WA/Telp: +62 822-2026-6662 (Fairuz Daffa)
📩 Email: fairuzdaffa@dinargeo.co.id
📍 Alamat: Komplek Karyawan DKI RT 12/02 Blok P1 No. 22, Pd. Klp., Kota Jakarta Timur, Daerah Khusus Ibukota Jakarta 13450
FAQ
Apa yang dimaksud dengan alat survey tanah?
Alat survey tanah adalah perangkat yang digunakan untuk mengukur permukaan bumi, termasuk posisi, elevasi, dan bentuk lahan, guna keperluan konstruksi, pemetaan, atau penelitian.
Apa saja jenis alat survey tanah yang umum digunakan?
Beberapa di antaranya adalah theodolite, waterpass (auto level), total station, GPS geodetik, dan drone mapping.
Apa perbedaan antara total station dan GPS?
Total station menggunakan prinsip optik dan elektronik untuk mengukur jarak dan sudut dengan sangat presisi, sedangkan GPS mengandalkan sinyal satelit untuk menentukan posisi geografis secara cepat.
Kapan saya sebaiknya menggunakan drone untuk survey?
Drone sangat efektif untuk survey lahan luas yang sulit dijangkau atau membutuhkan peta kontur dalam waktu singkat, seperti di hutan, tambang, atau perkebunan.
Bisakah alat survey tanah disewa?
Ya, banyak penyedia jasa survey yang menawarkan sewa alat, seperti total station atau GPS RTK, untuk proyek jangka pendek atau penggunaan non-rutin.
